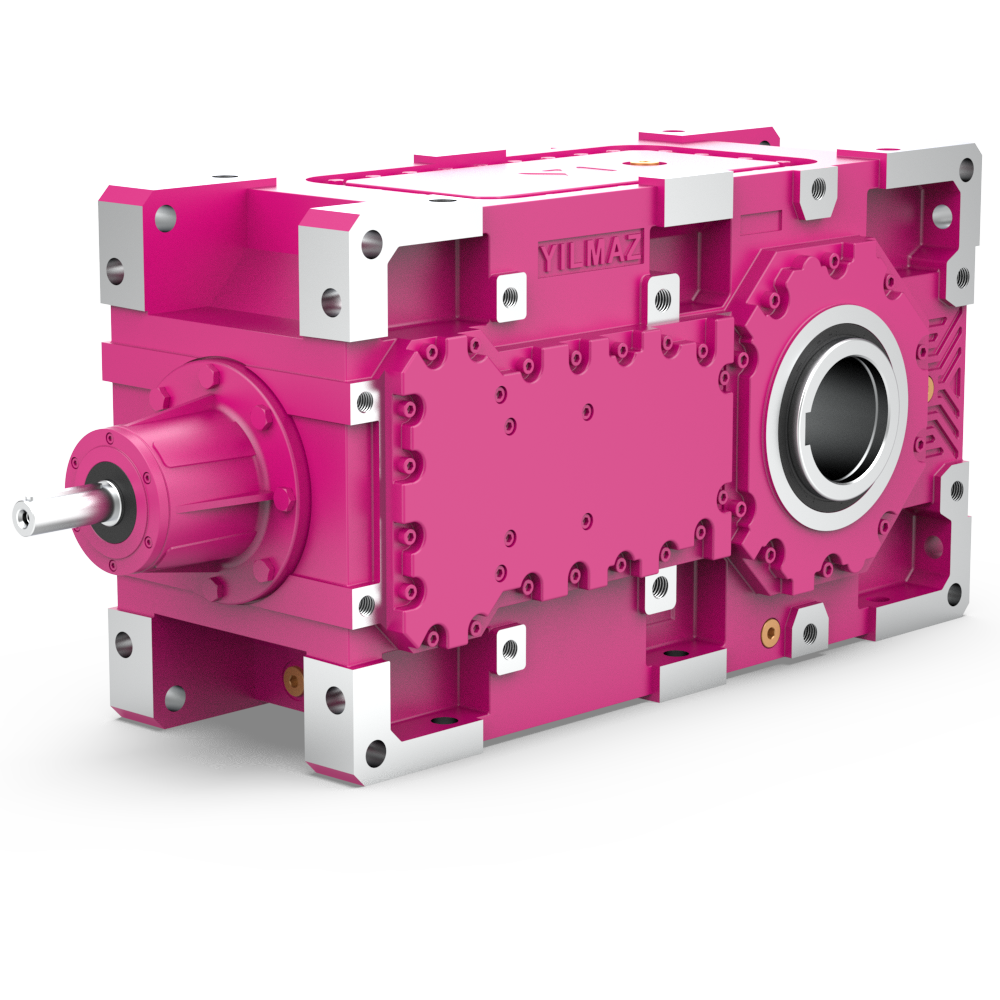

Réducteurs Série B

Réducteurs industriels à engrenages hélicoïdaux et coniques

Les réducteurs de la série B sont des unités d'entraînement robustes avec arbre d'entrée et de sortie perpendiculaires, conçus pour les applications industrielles les plus exigeantes. Leur conception compacte et polyvalente permet une installation flexible avec différentes options de montage.

Rapport de réduction : 9,78 - 430

Couple nominal : 4.850 - 345.000 Nm

Vitesse de sortie : 0,1 - 140 rpm

Configurations : 20 tailles différentes

Demander un devis Calculateur

Caractéristiques principales

Boîtier compact en fonte sphérique GGG40 pour une résistance exceptionnelle aux chocs
Engrenages hélicoïdaux et coniques avec modifications de profil pour une transmission optimale

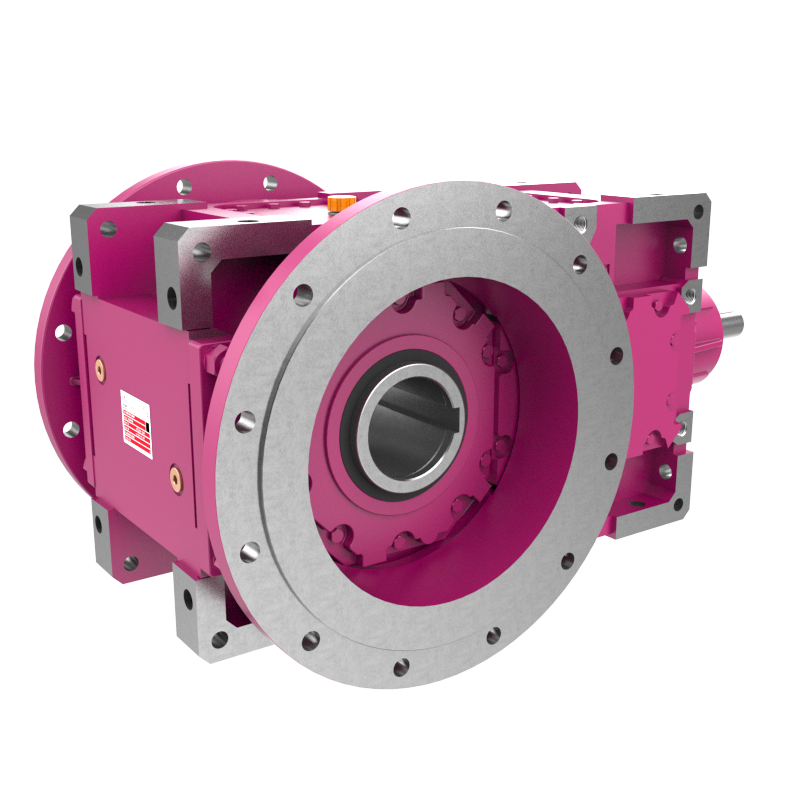

Montage possible sur tous les côtés pour une flexibilité d'installation maximale

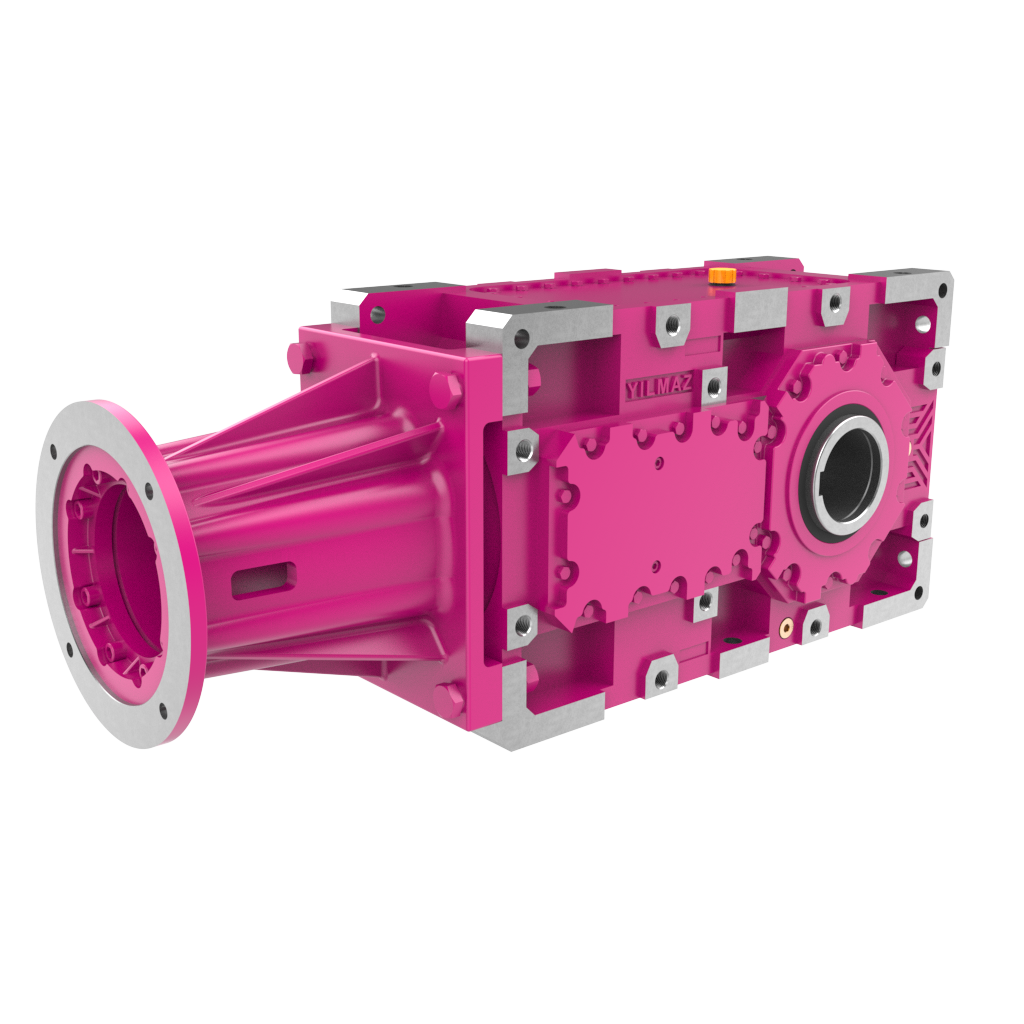

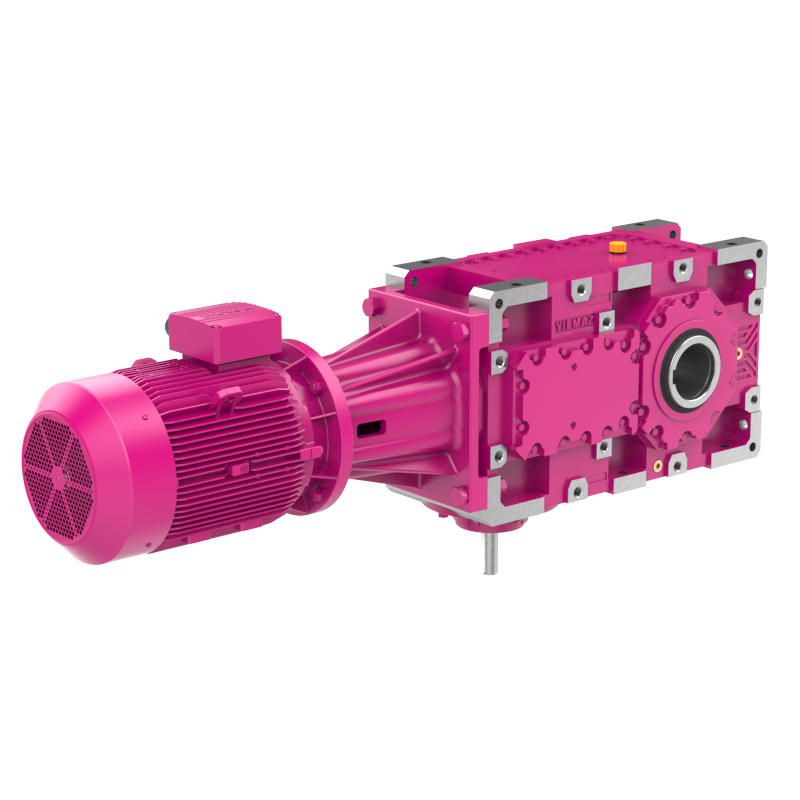

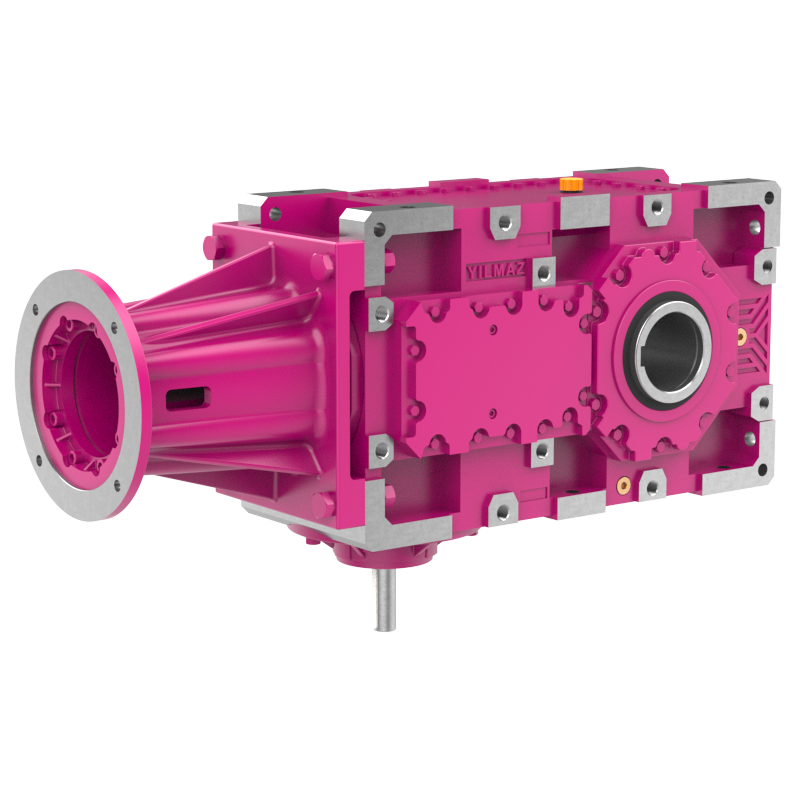

Montage du moteur avec bride IEC B5 standardisé
Arbres d'entrée et de sortie perpendiculaires pour un encombrement réduit

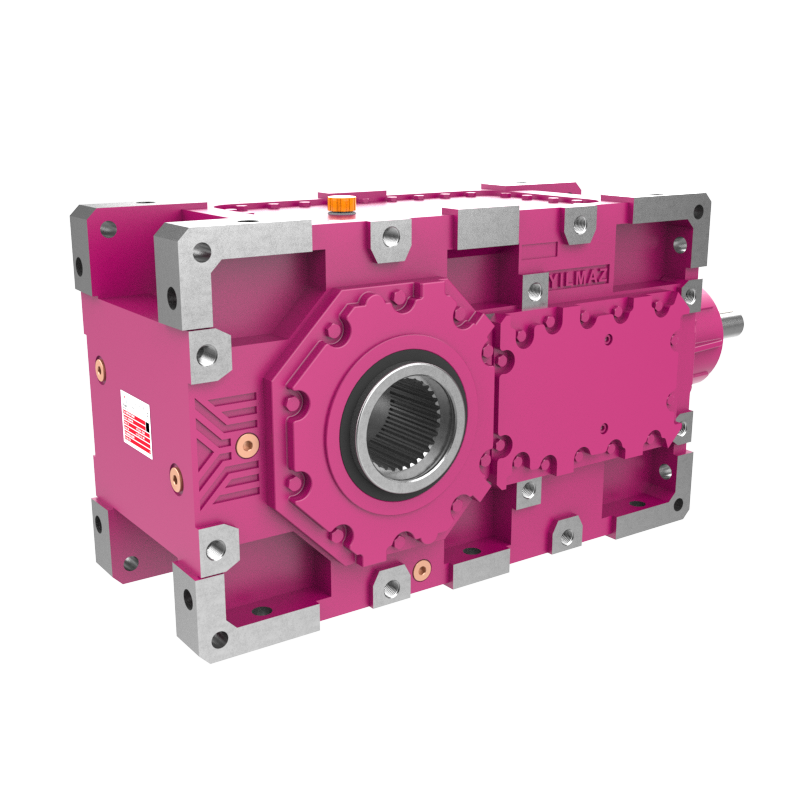

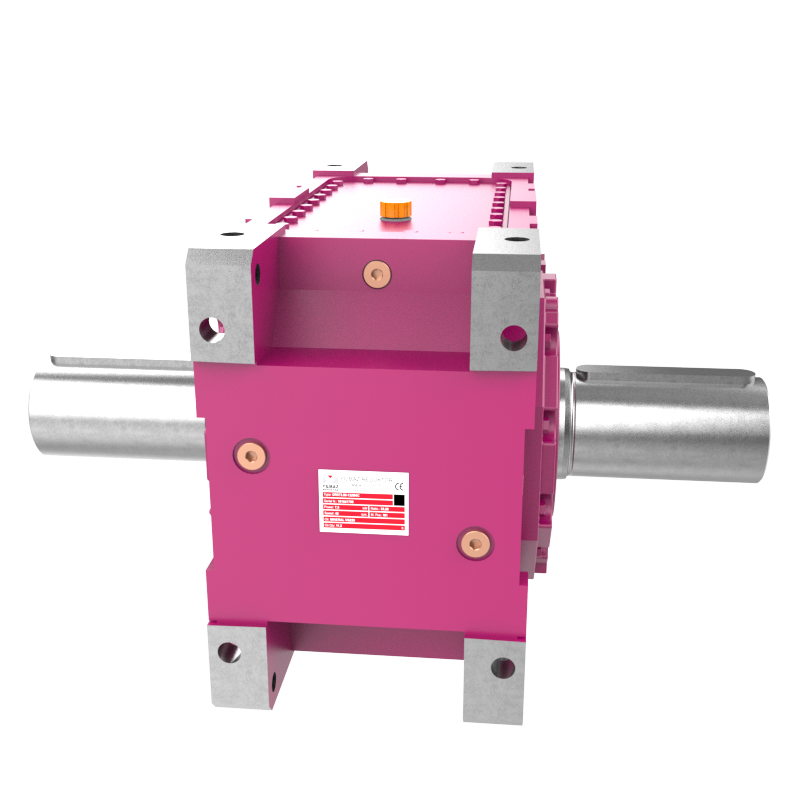

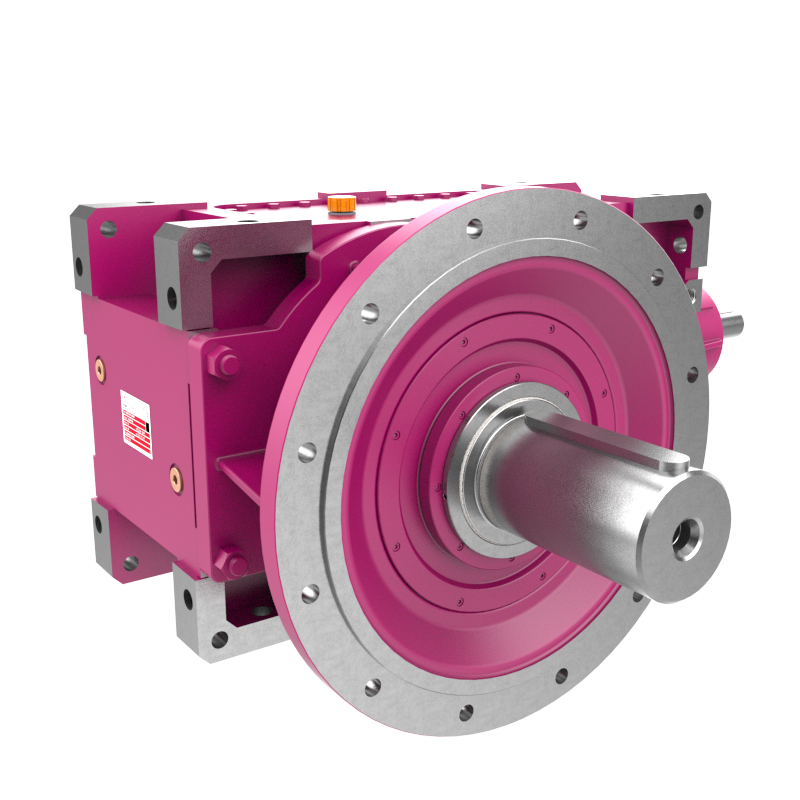

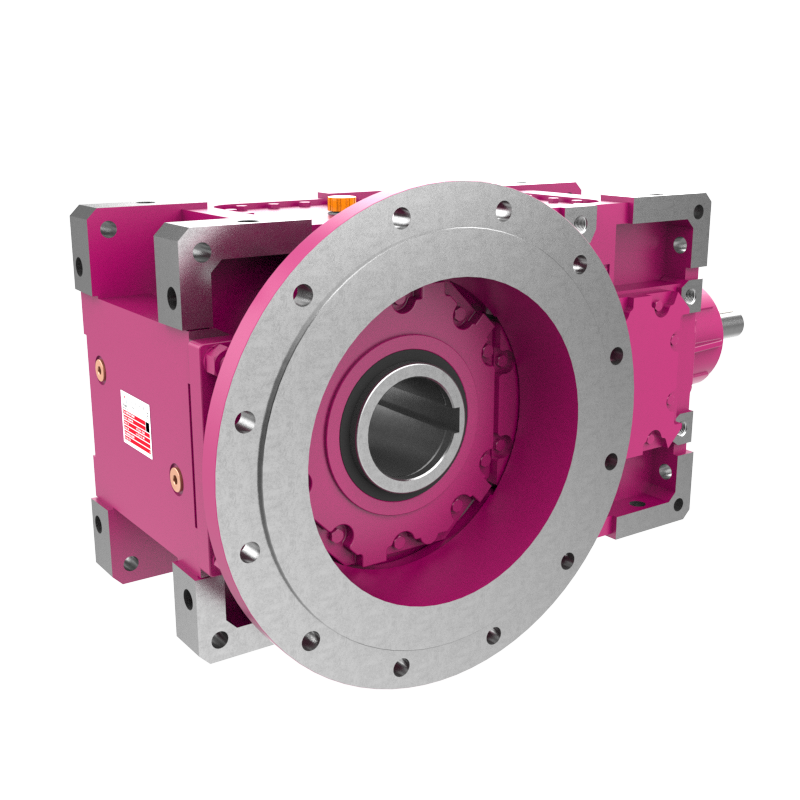

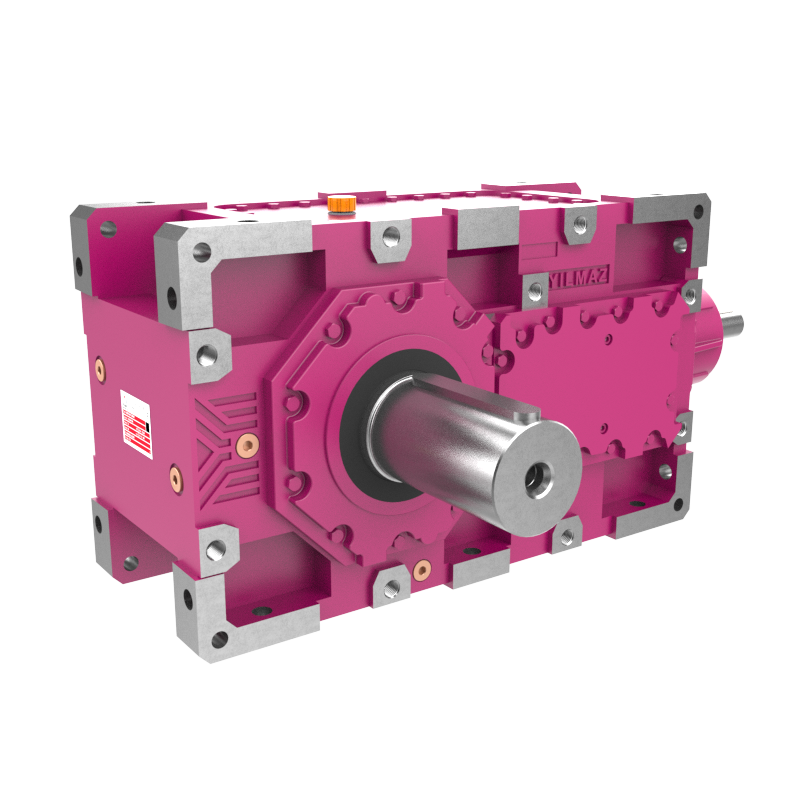

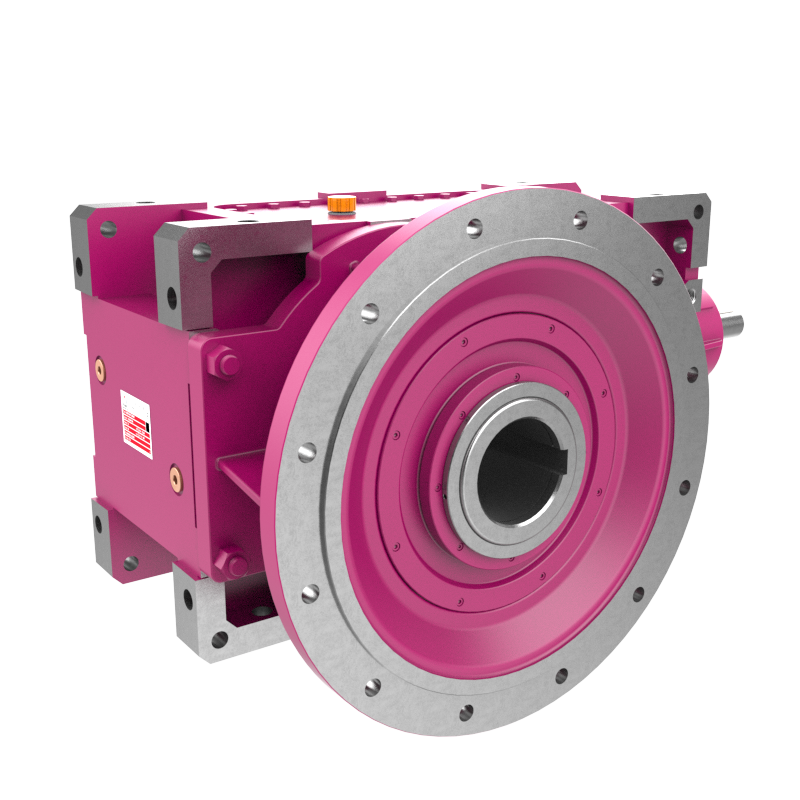

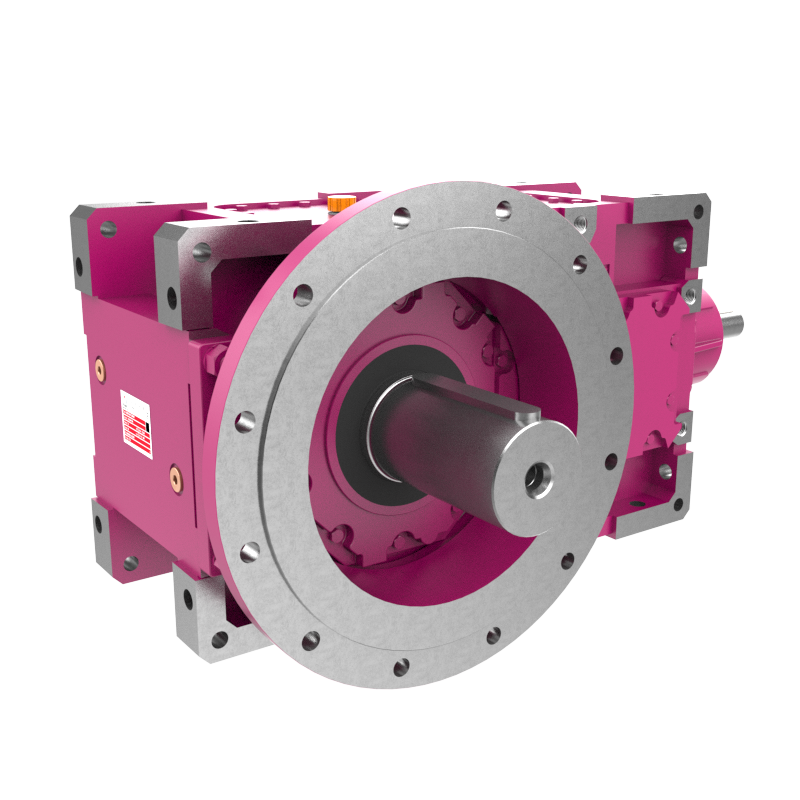

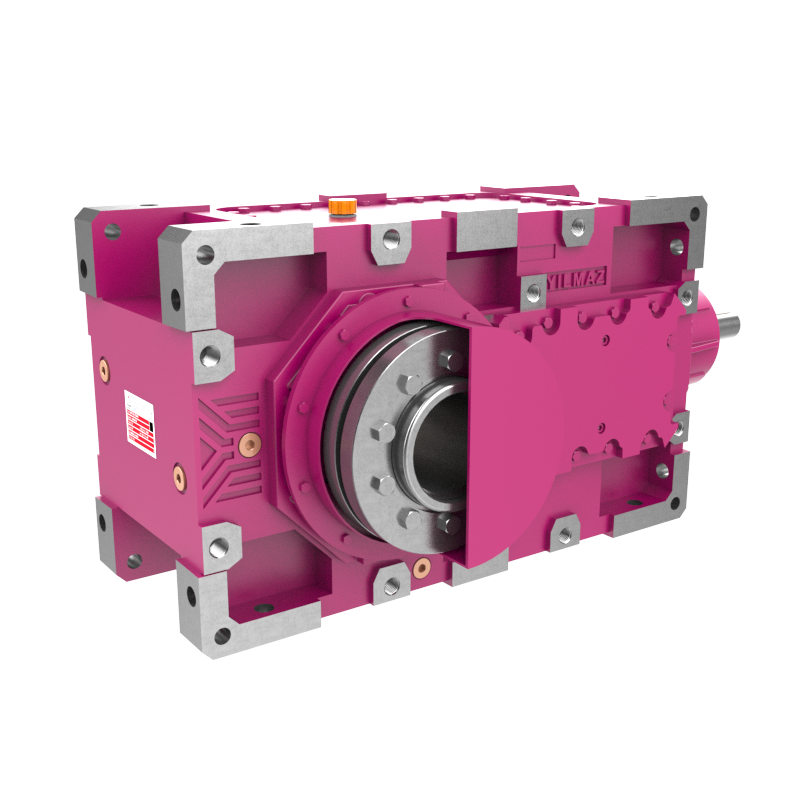

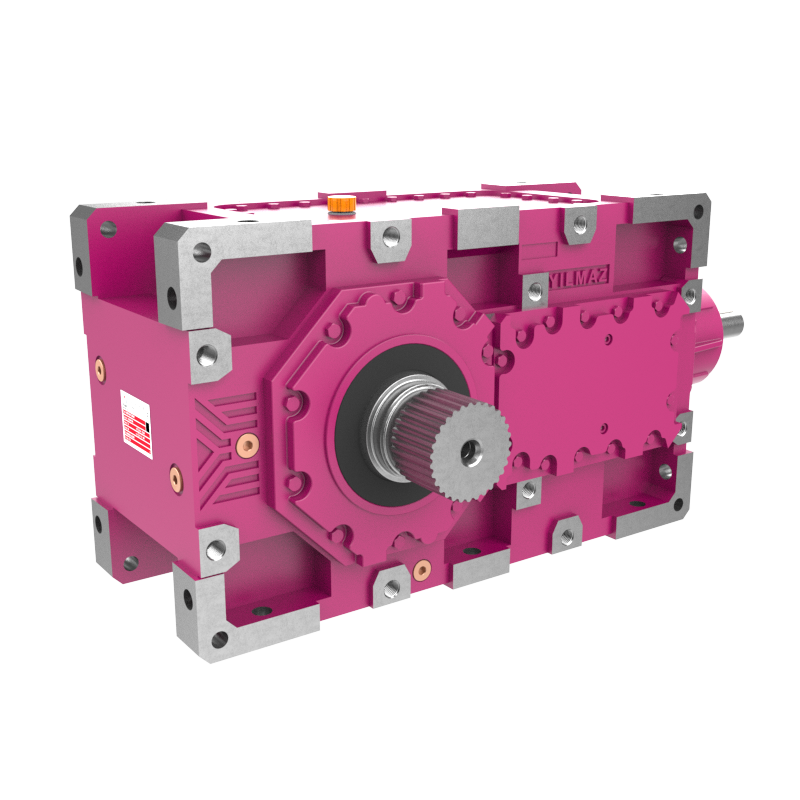

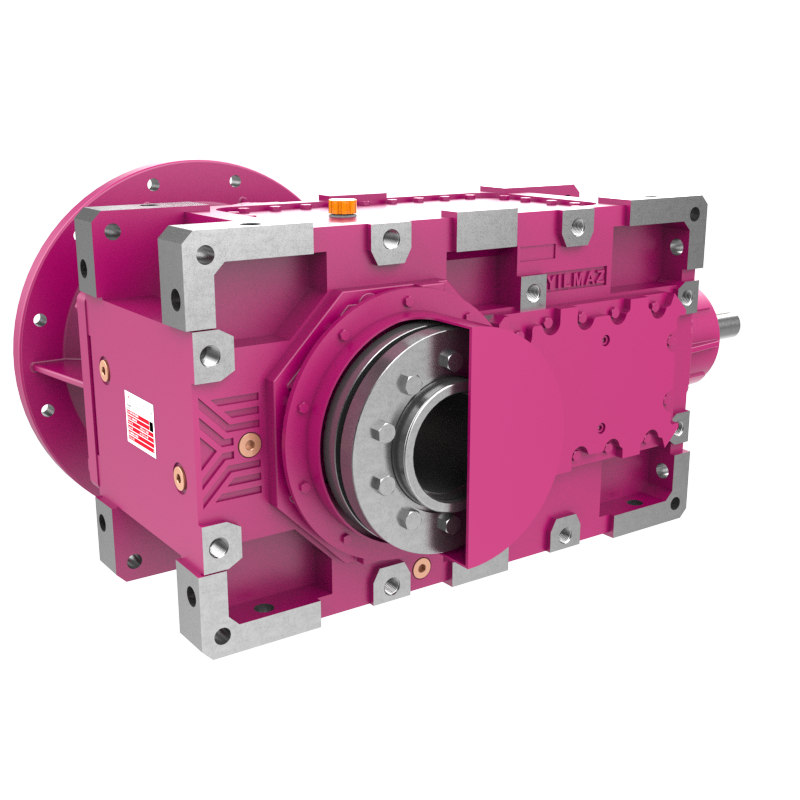

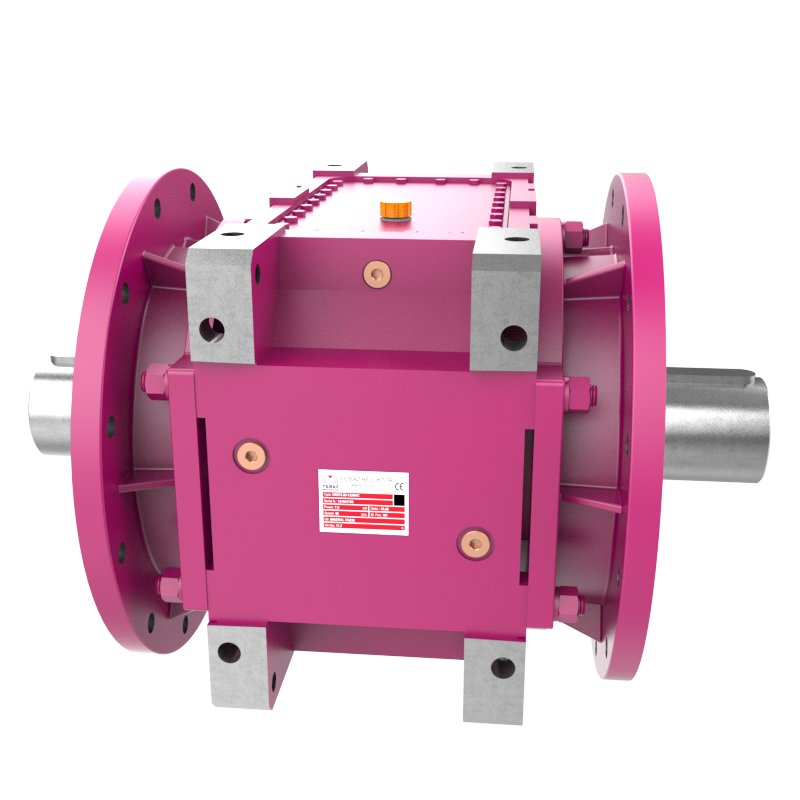

Options multiples d'arbre de sortie (arbre plein, frette, arbre creux avec cannelures)
Roulements coniques de haute capacité pour une durée de vie prolongée

Gamme de produits

Notre série B comprend 20 tailles différentes couvrant une large plage de couple de 4.850 à 345.000 Nm, spécialement conçues pour les applications industrielles nécessitant des rapports de réduction élevés et une transmission de puissance fiable.

Données techniques détaillées

Paramètre	Valeur	Unité
Rapport de réduction	9,78 - 430	-
Couple nominal	4.850 - 345.000	Nm
Vitesse de sortie	0,1 - 140	rpm
Rendement typique	94 - 96%	-
Degré de protection	IP55, IP65, IP66	-
Température service	-20°C à +80°C	°C
Niveau sonore	≤ 70 dB(A)	-

Tableau des tailles

Taille réducteur	Plage de rapports [i]	Couple nominal [Nm]	Diamètre/Longueur arbre [mm]
B0322	3 - 15	2.760	Ø60/125
B0522	3 - 14	8.750	Ø85/160
B0722	3 - 12	14.750	Ø110/210
B032.	10 - 59	4.850	Ø70/140
B042.	11 - 67	5.500	Ø80/170
B052.	13 - 70	9.000	Ø100/210
B062.	16 - 87	11.000	Ø110/210
B072.	12 - 323	19.000	Ø120/210
B082.	15 - 410	24.000	Ø130/250
B092.	12 - 348	29.000	Ø140/250
B102.	15 - 431	36.000	Ø160/300
B112.	12 - 320	55.000	Ø170/300
B122.	16 - 412	70.000	Ø180/300
B132	13 - 327	90.000	Ø200/350
B142	15 - 396	110.000	Ø220/350
B152.	13 - 293	150.000	Ø230/410
B162.	14 - 322	165.000	Ø240/410
B172.	17 - 304	200.000	Ø250/410
B182.	20 - 351	240.000	Ø270/470
B192.	65 - 294	300.000	Ø290/470
B202.	72 - 328	345.000	Ø300/500

Avantages techniques

Caractéristique	Bénéfice
Boîtier GGG40 compact	Résistance supérieure aux chocs et vibrations avec encombrement réduit
Engrenages modifiés	Transmission de puissance optimale et usure réduite
Montage multi-position	Flexibilité d'installation dans toutes les configurations spatiales
Bride IEC B5	Compatibilité avec tous les moteurs électriques standards
Options d'arbre multiples	Adaptation parfaite à chaque application spécifique

Options disponibles

Système antidévireur sur le carter

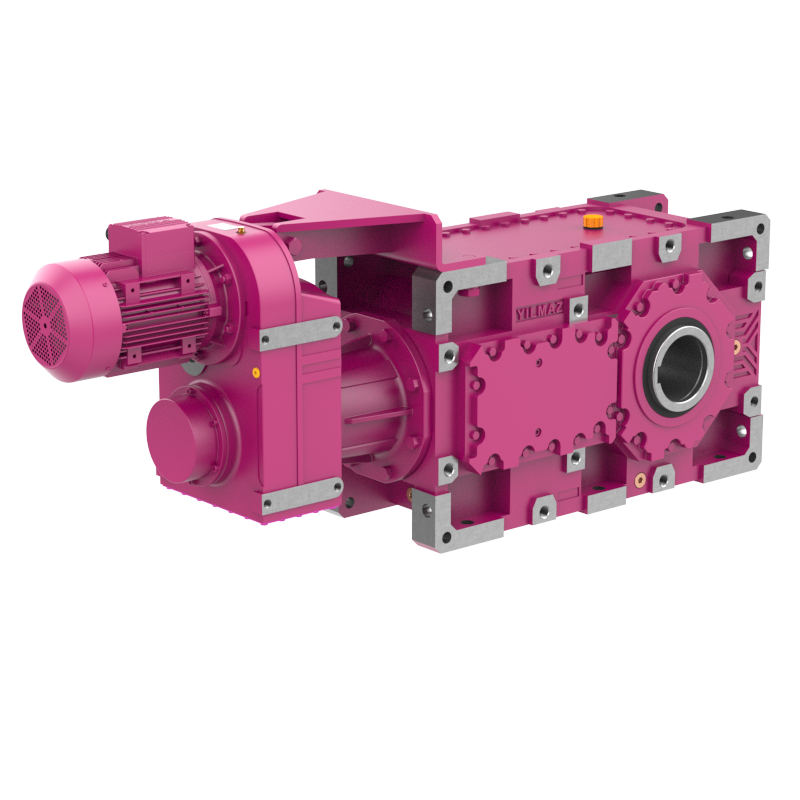

Solutions complètes avec frein Eldro, accouplement hydraulique et moteur
Réchauffeur d'huile intégré
Capteur de débit d'huile et filtre à huile
Indicateur de niveau d'huile en verre
Joints spéciaux pour environnements difficiles

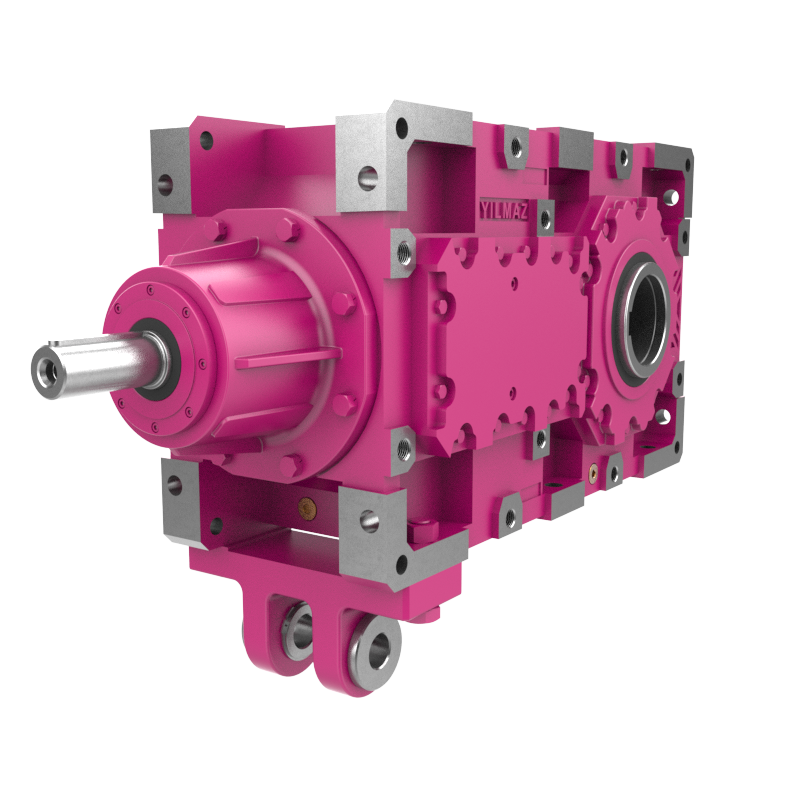

Bras de couple pour l'absorption des réactions
Accouplement avec réducteurs série D pour rapports étendus

Domaines d'application

Les réducteurs série B sont conçus pour les applications industrielles nécessitant une transmission de puissance fiable avec arbres perpendiculaires :

Industrie lourde - Convoyeurs, mélangeurs, agitateurs, broyeurs
Manutention - Treuils, ponts roulants, portiques, élévateurs
Travaux publics - Engins de chantier, bétonnières, compacteurs
Industrie minière - Concasseurs, cribles, transporteurs miniers
Énergie - Pompes, ventilateurs, compresseurs industriels

Avantages compétitifs

Polyvalence maximale

Avec 20 tailles couvrant des couples de 4.850 à 345.000 Nm et des rapports de 9,78 à 430, la série B s'adapte à la plupart des applications industrielles. Les multiples options de montage et d'arbre de sortie offrent une flexibilité d'installation exceptionnelle.

Fiabilité industrielle

La combinaison d'engrenages hélicoïdaux et coniques avec des roulements de haute capacité assure une transmission de puissance précise et durable. Le boîtier en GGG40 garantit une résistance aux chocs et vibrations dans les environnements industriels les plus sévères.

Solutions intégrées

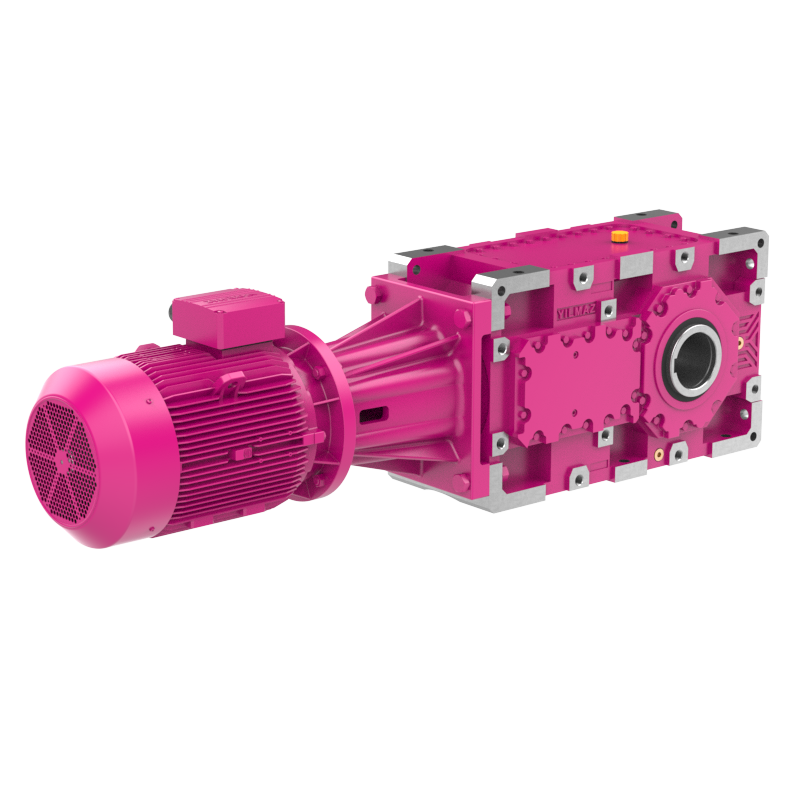

Possibilité d'intégrer des freins, accouplements et moteurs sur châssis commun pour des solutions d'entraînement complètes. L'accouplement avec les réducteurs série D permet d'étendre encore les rapports de transmission disponibles.
