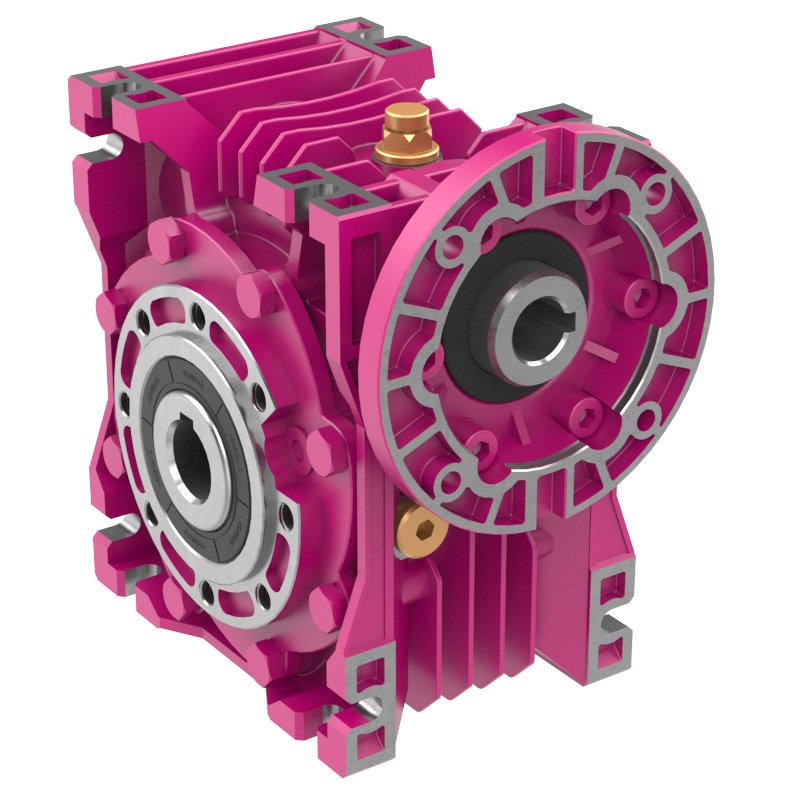

Série E

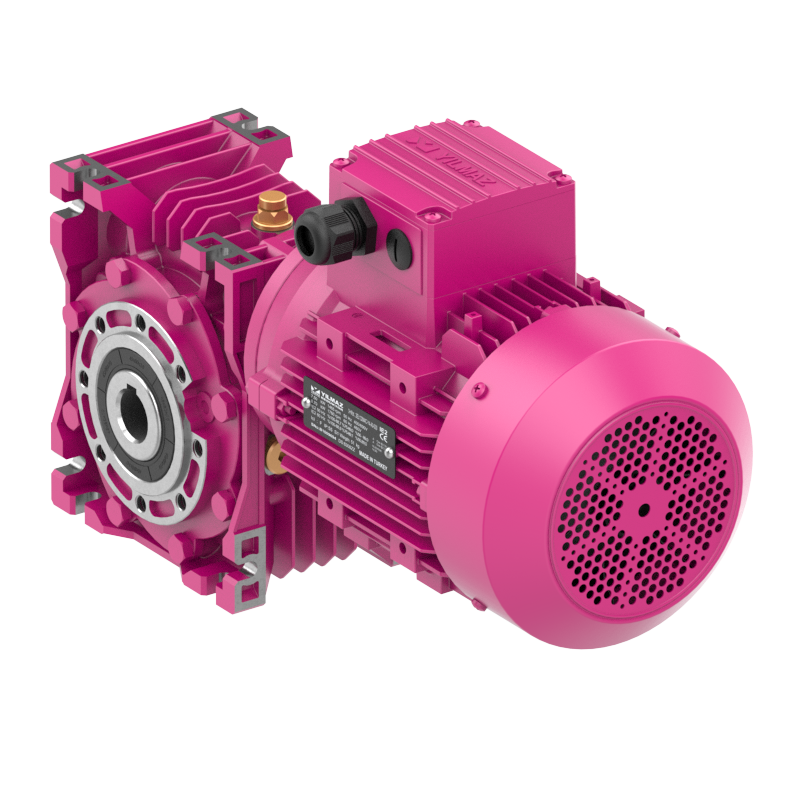

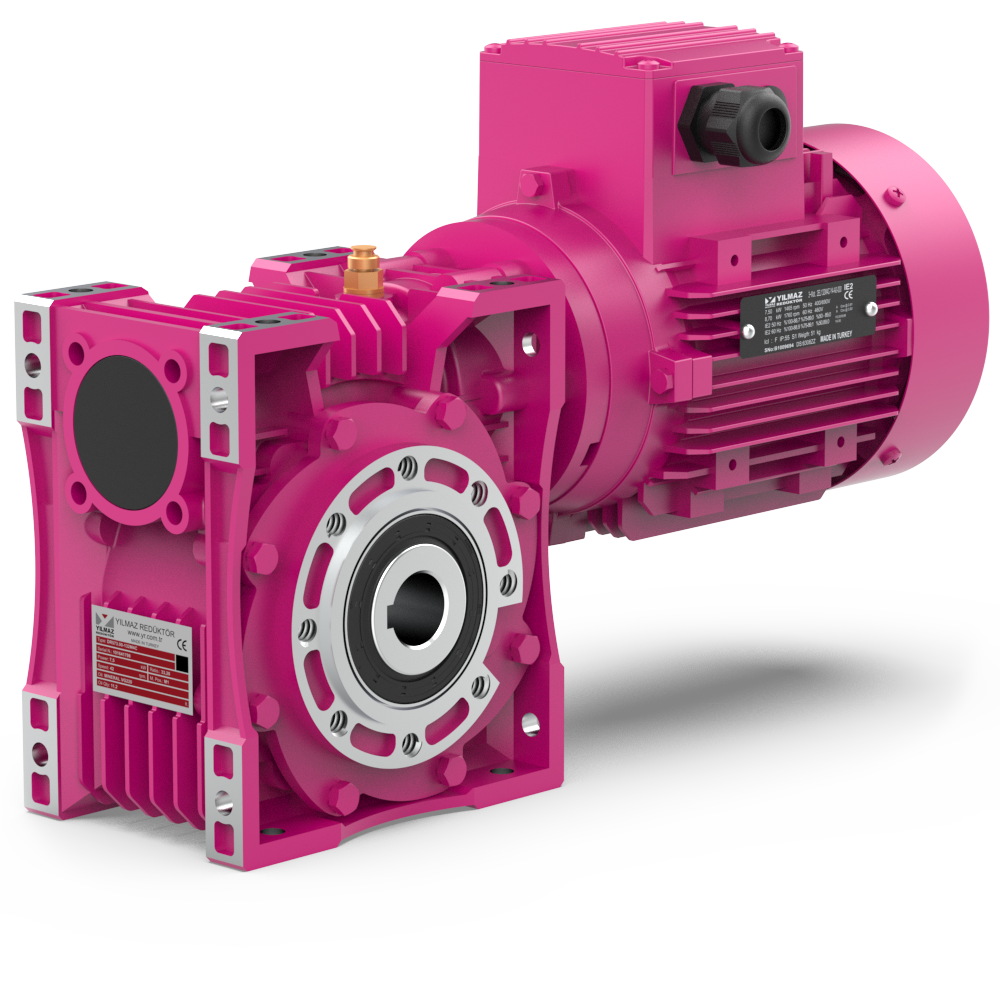

Réducteurs à vis sans fin pour applications industrielles polyvalentes

Les réducteurs à vis sans fin de la série E présentent une configuration d'arbre d'entrée et de sortie perpendiculaire, avec une vis sans fin en acier trempé et des engrenages en bronze pour une durabilité exceptionnelle. Leur conception modulaire permet une installation flexible adaptée à diverses configurations mécaniques.

Couple nominal : 5 - 1.000 Nm

Puissance moteur : 0,06 - 7,5 kW

Vitesse de sortie : 0,2 - 260 rpm

Gamme de tailles : E30 à E125

Demander un devis Calculateur

Caractéristiques principales

Configuration perpendiculaire des arbres d'entrée et de sortie pour une intégration spatiale optimale
Vis sans fin en acier trempé rectifié pour une précision et une durabilité maximales
Engrenages en bronze centrifugé offrant une excellente résistance à l'usure
Conception de carter optimisée avec parois de refroidissement pour une capacité thermique élevée

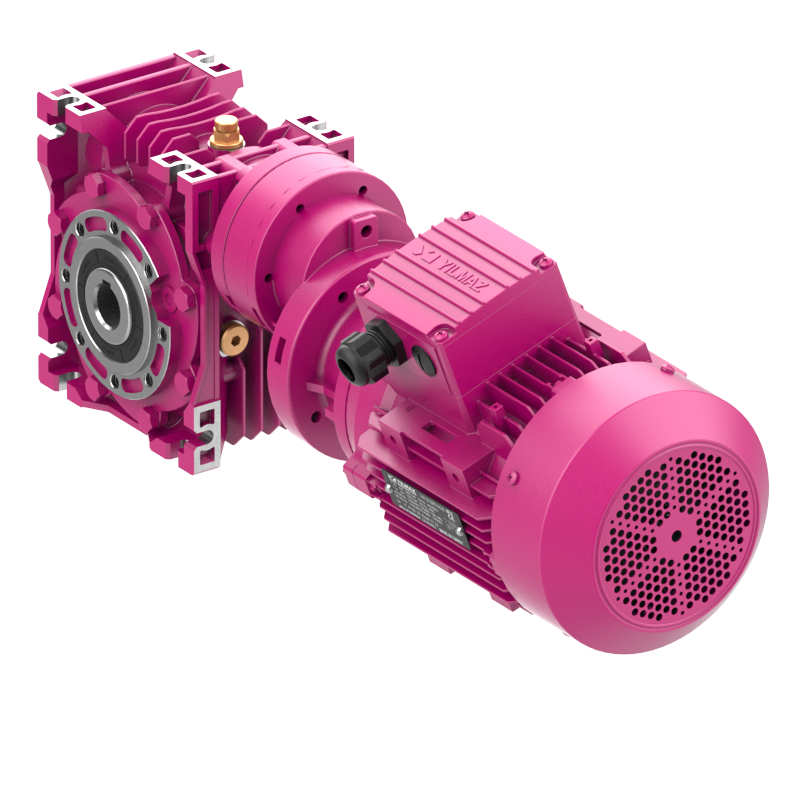

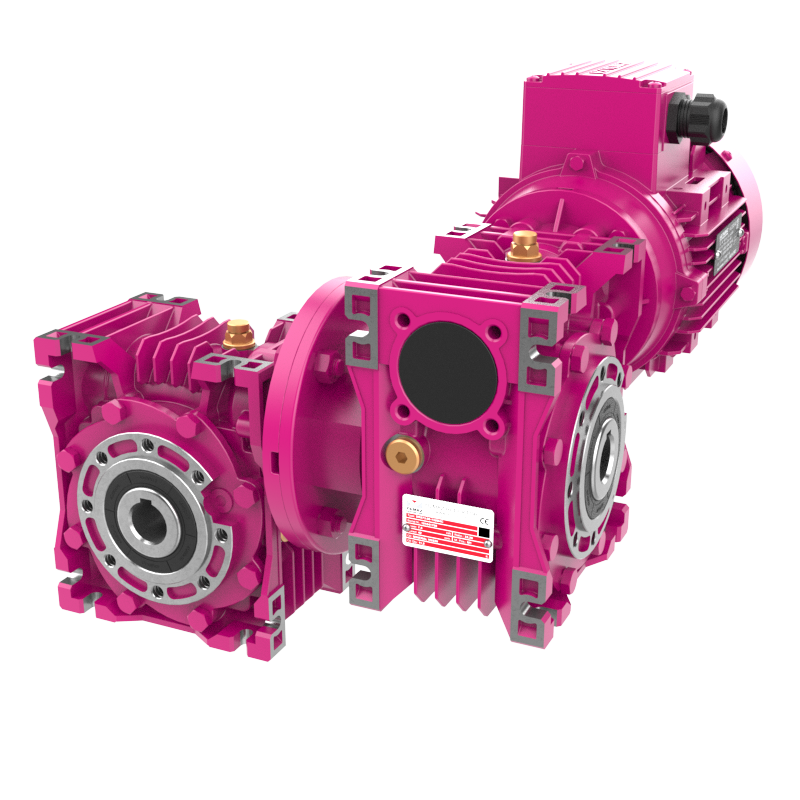

Étage d'engrenage hélicoïdal supplémentaire disponible pour les très faibles vitesses de sortie
Solutions de roulements avancées pour supporter des charges radiales et axiales élevées

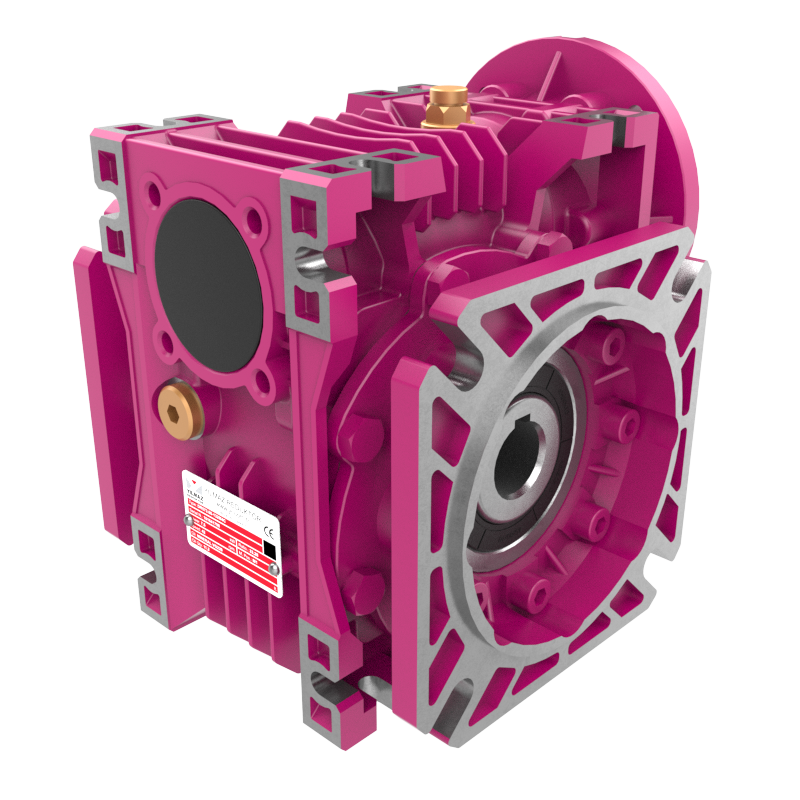

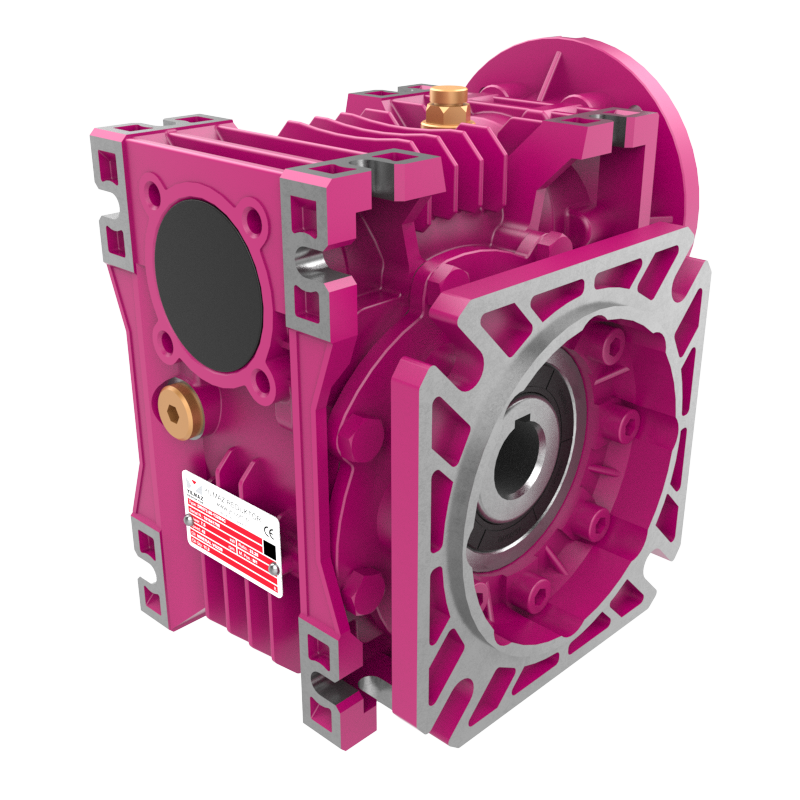

Multiples options de montage : patte, bride ou bras de couple

Gamme de produits

La série E comprend 8 tailles différentes (E30 à E125) couvrant une large plage de couples de 5 à 1.000 Nm, conçues pour répondre aux besoins des applications industrielles les plus exigeantes.

Données techniques détaillées

Paramètre	Valeur	Unité
Couple nominal	5 - 1.000	Nm
Puissance moteur	0,06 - 7,5	kW
Vitesse de sortie	0,2 - 260	rpm
Rapport de réduction	5,25 - 110	-
Degré de protection	IP55, IP65 standard	-
Rendement typique	60% - 90%	-
Température service	-15°C à +80°C	°C

Tableau des tailles

Taille réducteur	Plage de rapports [i]	Couple nominal [Nm]	Diamètre arbre creux [mm]
E30	5,25 - 80	24	Ø14
E40	8,00 - 100	54	Ø18
E50	7,25 - 100	86	Ø25
E63	7,23 - 100	164	Ø25
E75	7,50 - 100	252	Ø35
E80	7,50 - 110	335	Ø35
E100	7,50 - 107	593	Ø42
E125	7,25 - 107	1.084	Ø45

Avantages techniques

Caractéristique	Bénéfice
Conception perpendiculaire	Gain d'espace et flexibilité d'installation dans les configurations compactes
Acier/bronze	Excellent rapport qualité/prix avec une durabilité et une résistance à l'usure supérieures
Parois de refroidissement	Capacité thermique accrue permettant des cycles de travail plus longs et plus intensifs
Étage hélicoïdal optionnel	Atteinte de vitesses de sortie très faibles avec une grande précision
Roulements spéciaux	Capacité à supporter des charges radiales et axiales élevées dans des conditions sévères

Options et accessoires

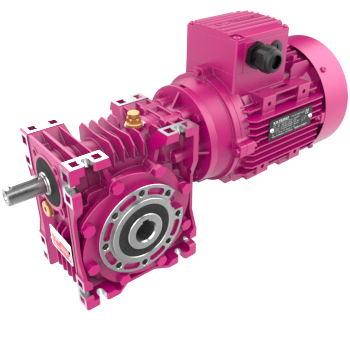

Brides moteur IEC B5 et B14 pour une compatibilité universelle
Brides de connexion spécifiques aux servomoteurs pour applications haute précision
Dimensions d'arbre de sortie personnalisables selon les besoins

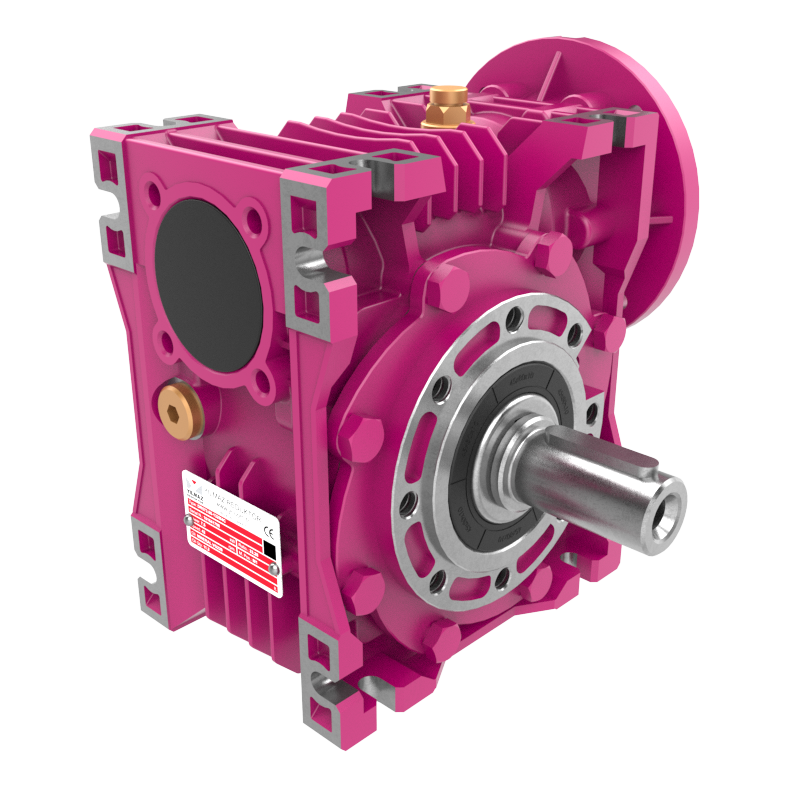

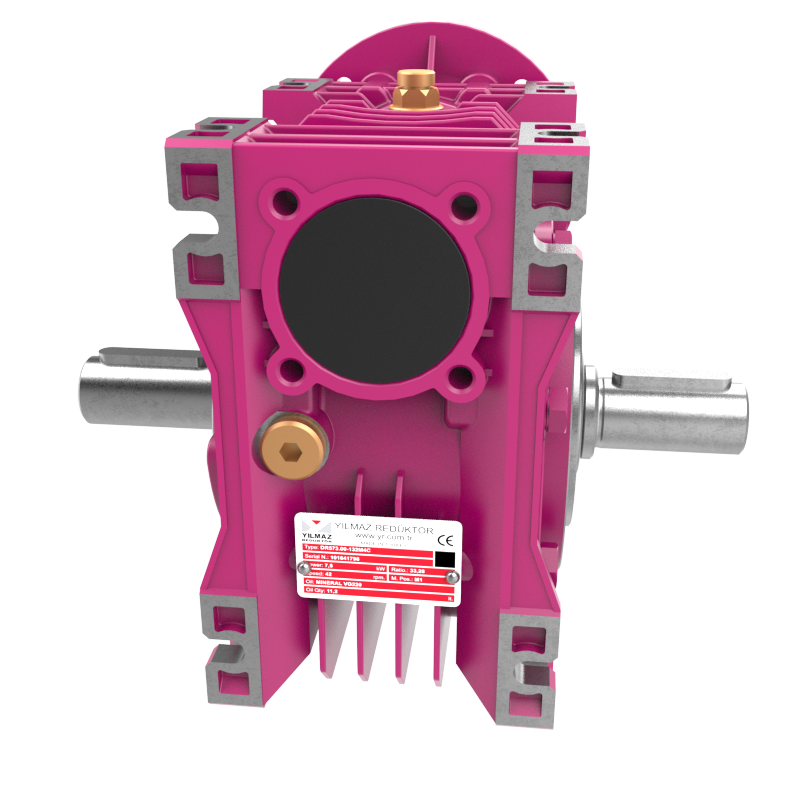

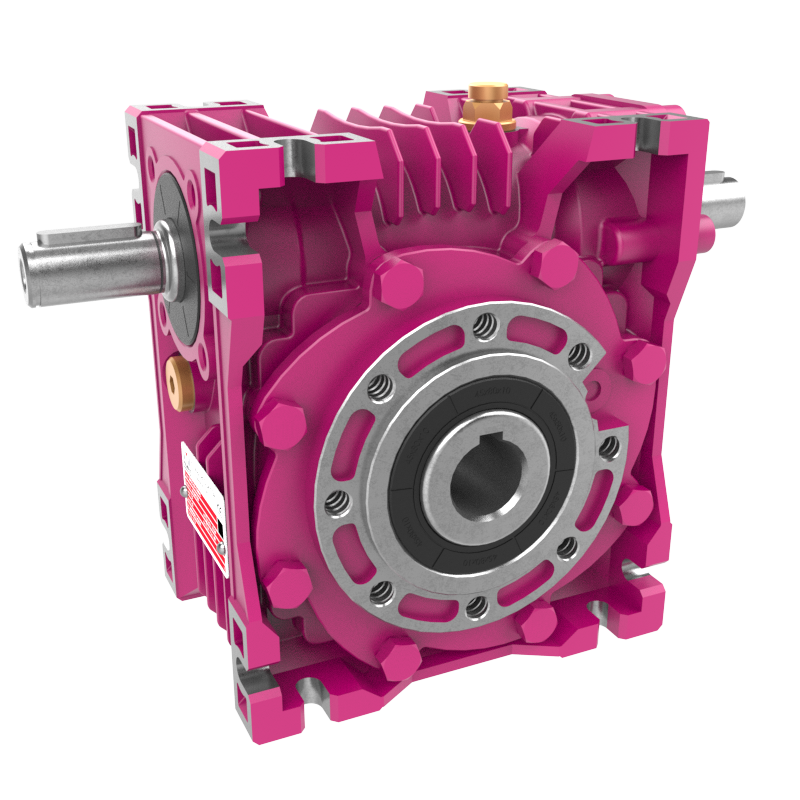

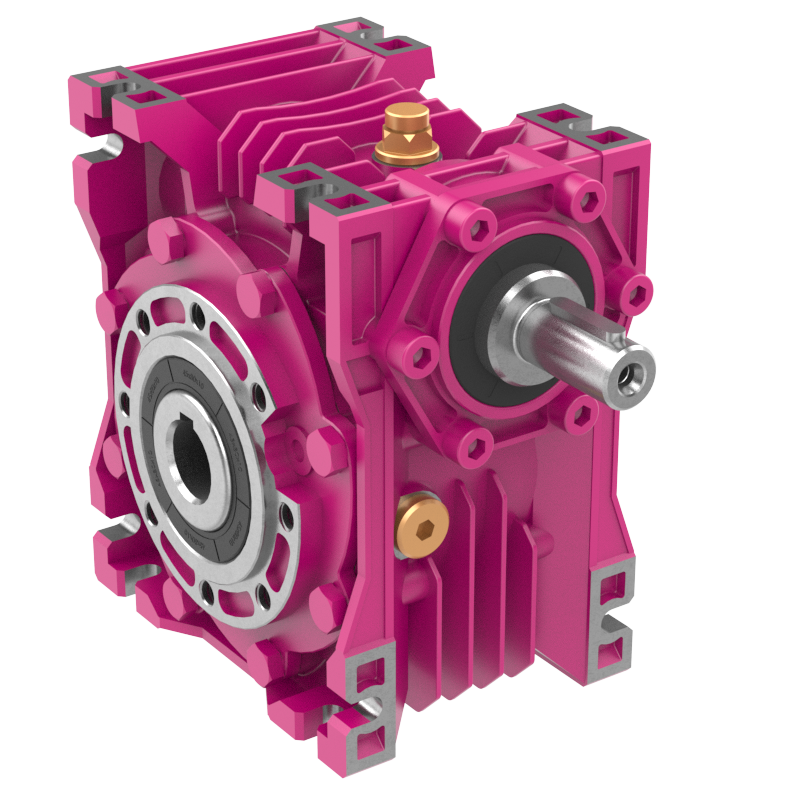

Arbres de sortie pleins ou creux en option
Joints d'étanchéité spécifiques pour environnements difficiles

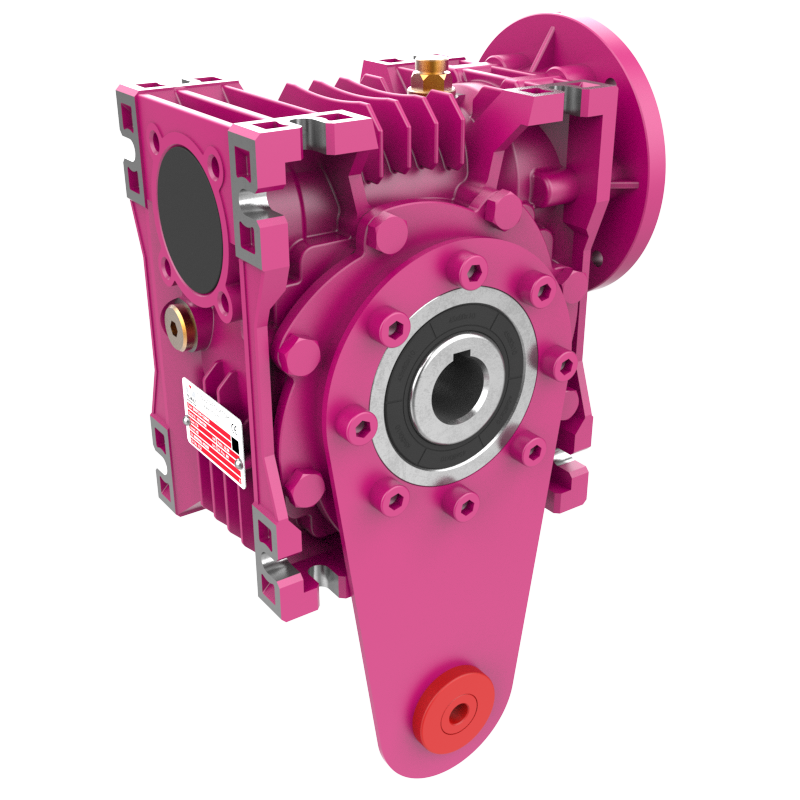

Bras de couple pour une fixation robuste et une transmission optimale
Ventilateurs de refroidissement pour applications intensives

Domaines d'application

Les réducteurs série E sont idéaux pour une large gamme d'applications industrielles nécessitant des rapports de réduction élevés dans un encombrement réduit :

Machines de convoyage - Transporteurs à bande, convoyeurs à rouleaux, systèmes de manutention
Équipements de levage - Palans légers, treuils, ponts roulants de petite capacité
Machines agricoles - Équipements d'irrigation, machines de récolte, systèmes d'alimentation
Industrie alimentaire - Mélangeurs, malaxeurs, machines de conditionnement
Automatisation industrielle - Robots, positionneurs, tables tournantes
Portes et portails - Systèmes d'ouverture automatique, portes industrielles

Avantages compétitifs

Compacité et polyvalence

La configuration à arbres perpendiculaires permet une intégration dans des espaces restreints, tandis que les multiples options de montage offrent une flexibilité d'installation exceptionnelle pour s'adapter à toutes les configurations mécaniques.

Rapport de réduction élevé

Grâce à la technologie vis sans fin, la série E offre des rapports de réduction importants dans un seul étage, permettant d'atteindre des vitesses de sortie très faibles sans nécessiter de réducteurs multi-étages complexes et encombrants.

Auto-blocage naturel

La géométrie spécifique de l'engrenage à vis sans fin procure un effet d'auto-blocage naturel à certains rapports, éliminant le besoin de systèmes de freinage externes dans de nombreuses applications et améliorant la sécurité opérationnelle.
