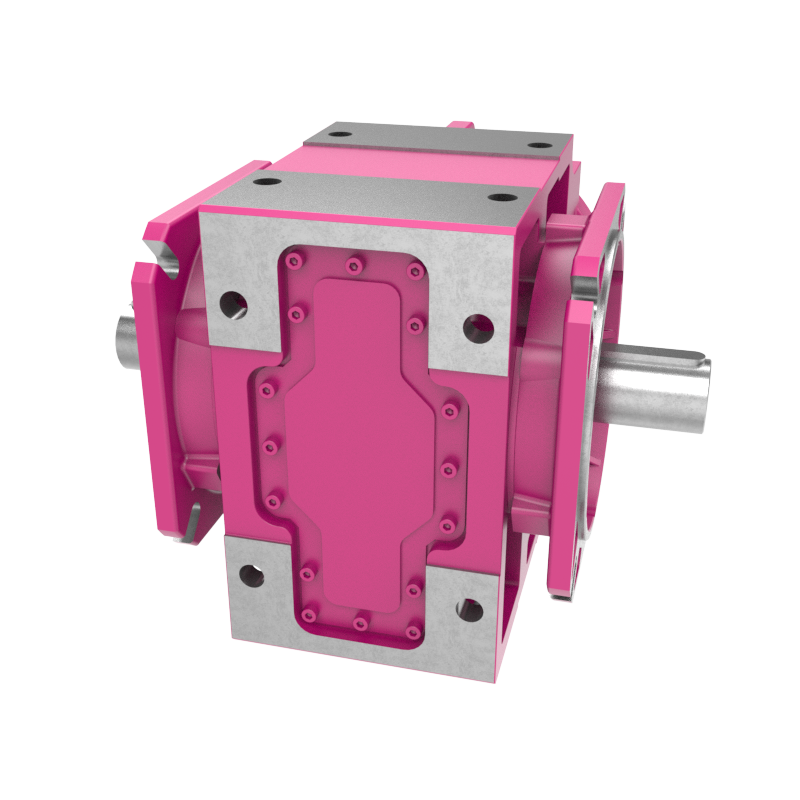

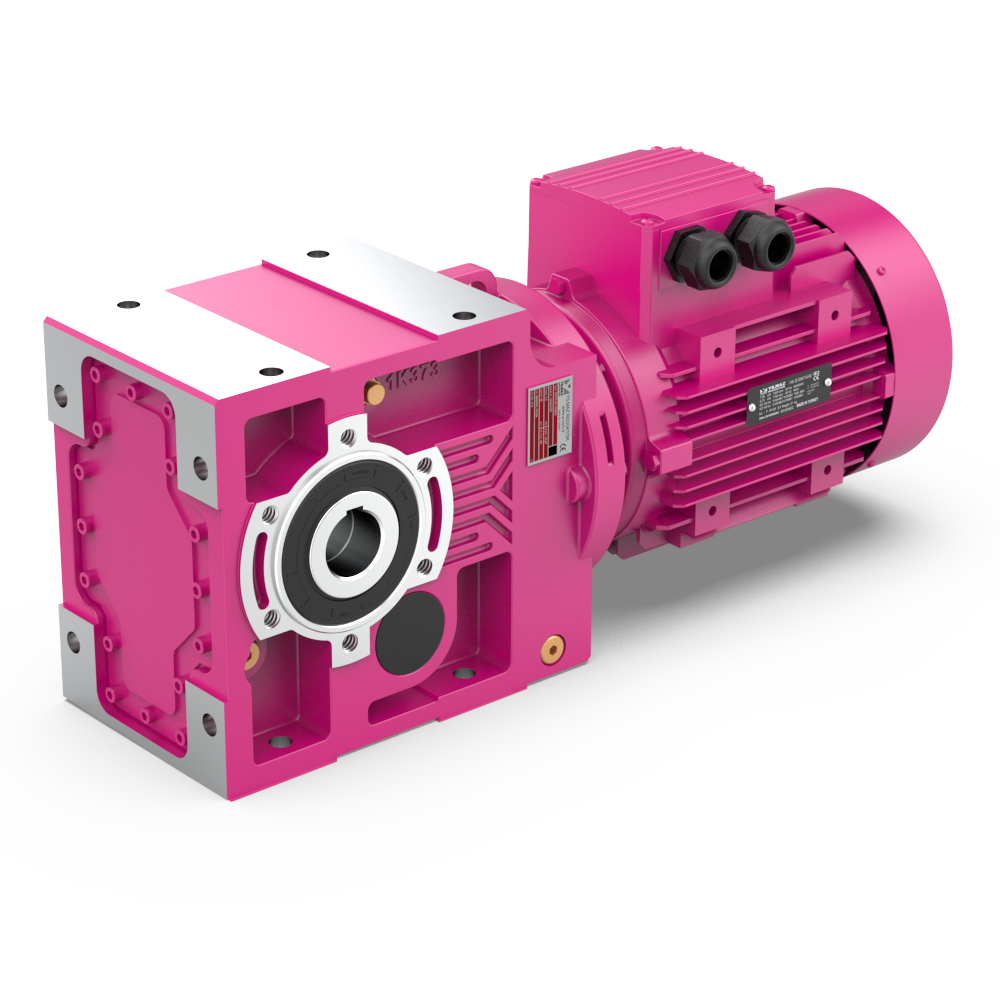

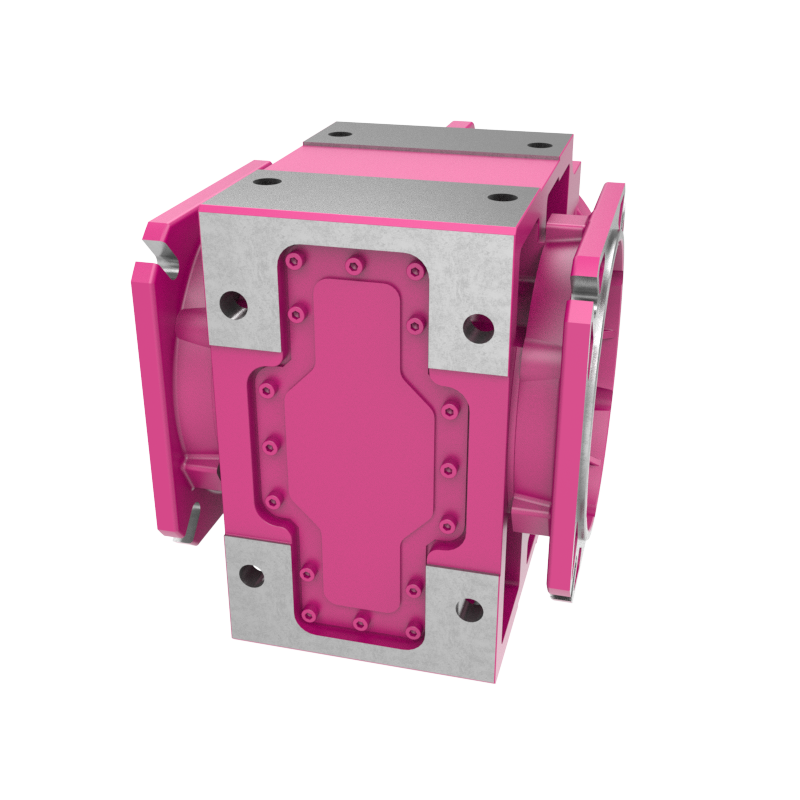

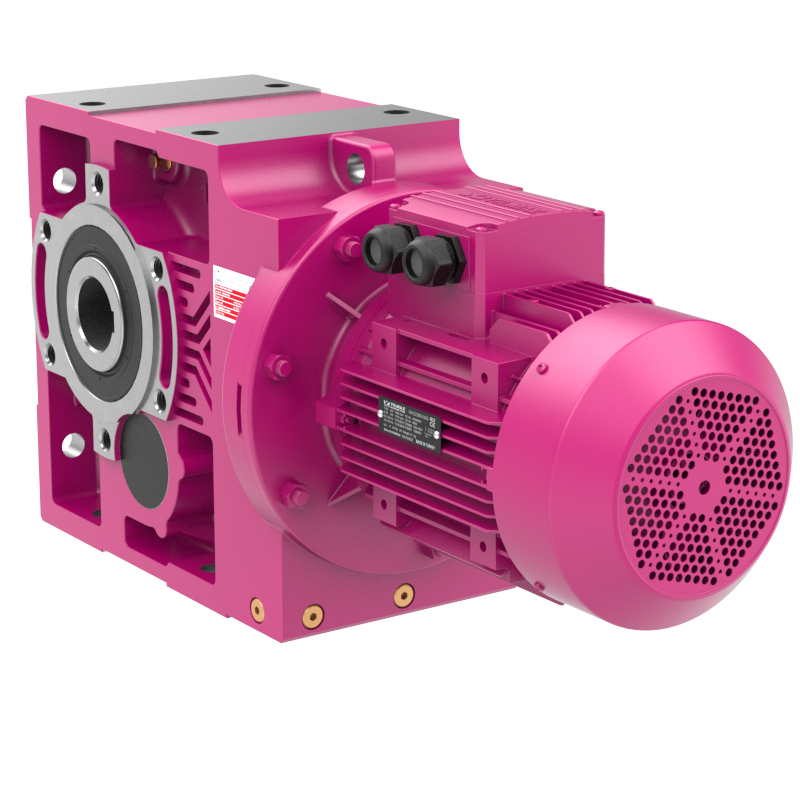

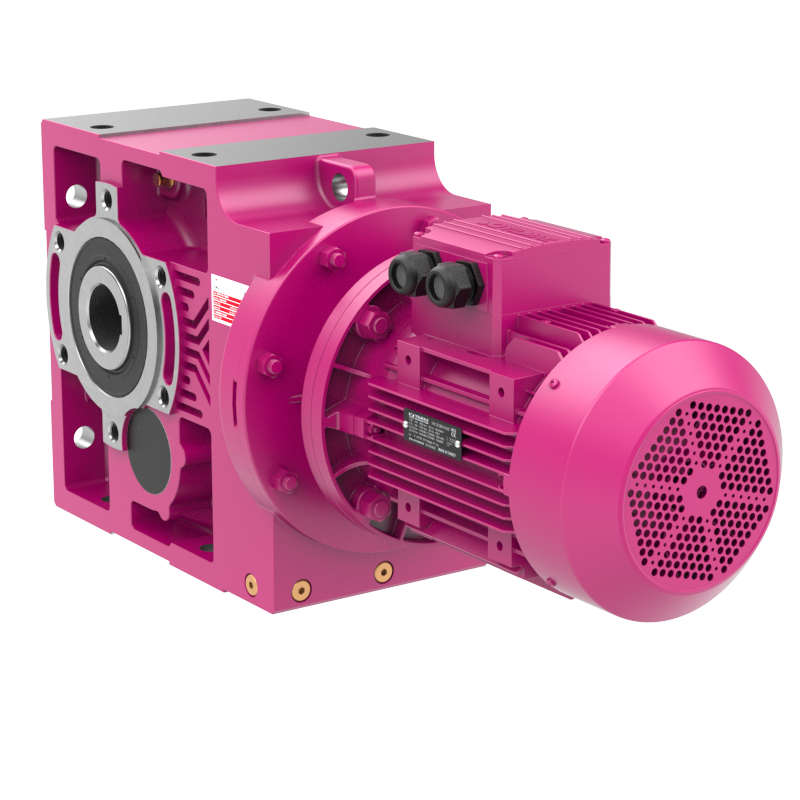

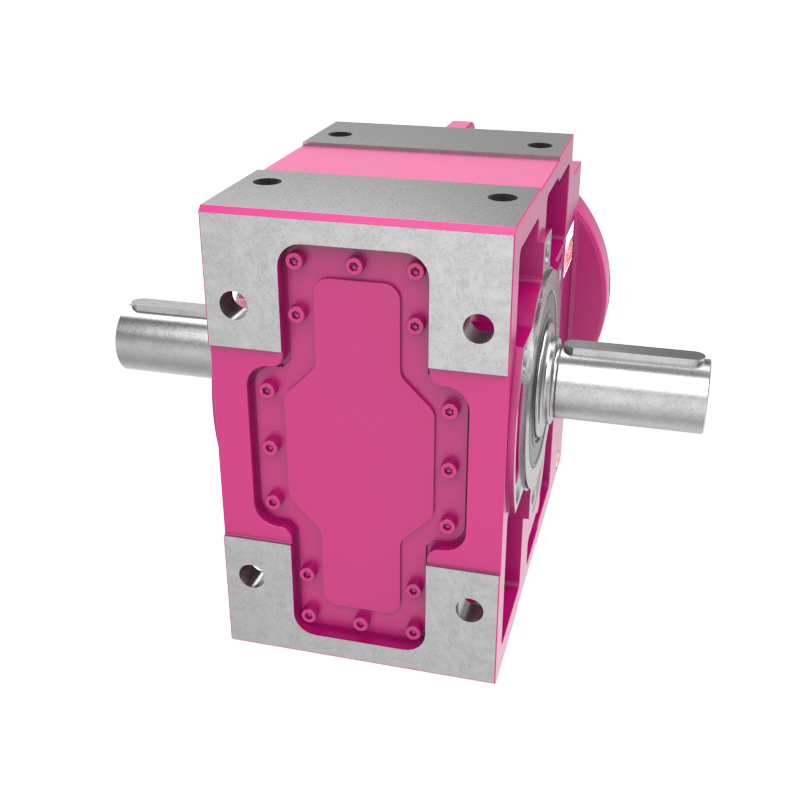

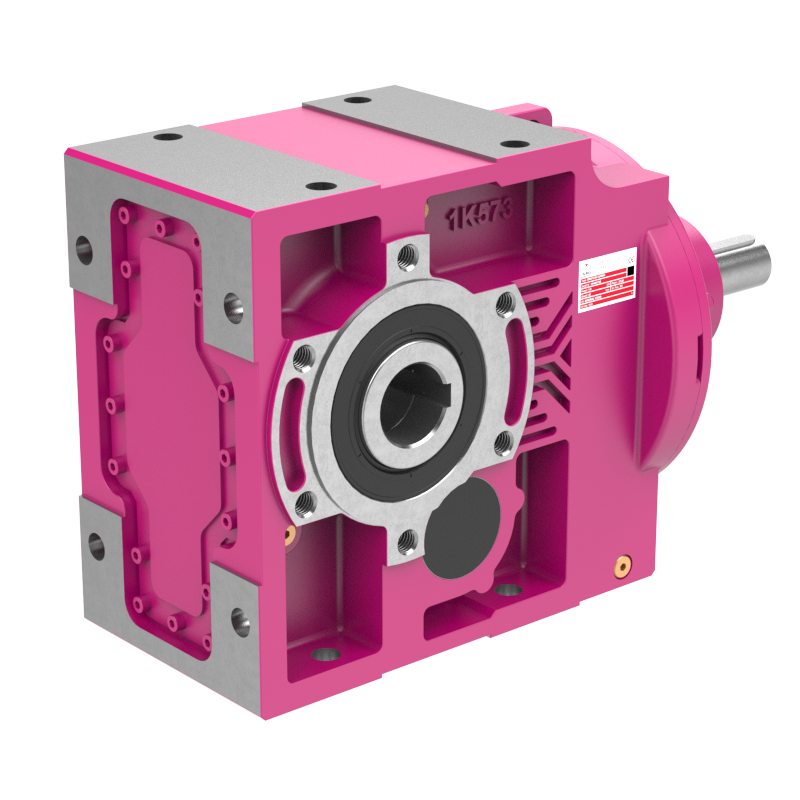

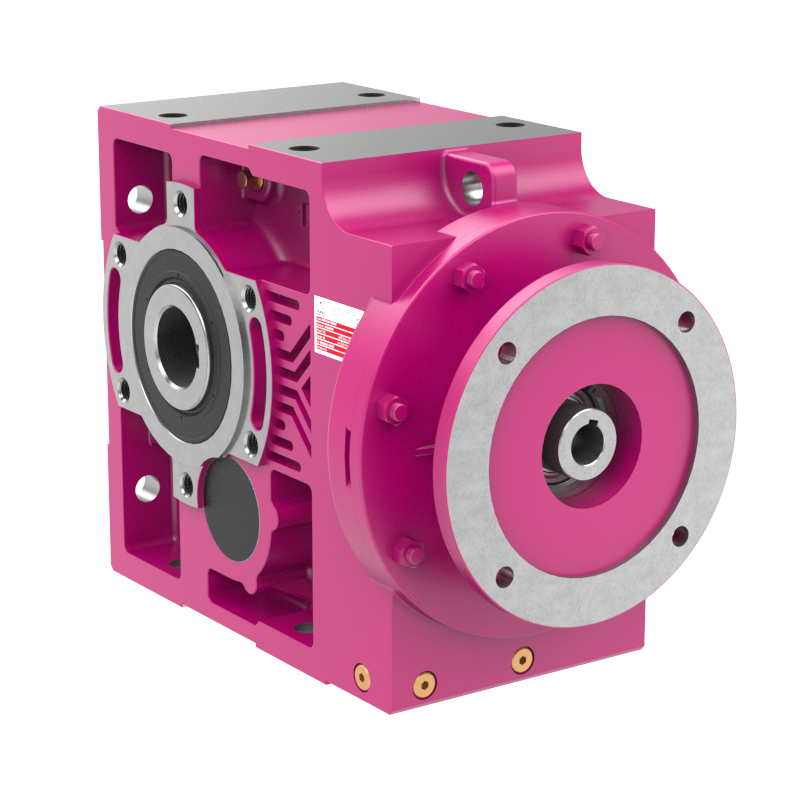

Série K

Réducteurs à couple conique - Hélicoïdaux

Les réducteurs de la série K sont des unités d'entraînement à engrenages coniques hélicoïdaux avec arbres d'entrée et de sortie perpendiculaires. Conçus pour une polyvalence maximale, ils offrent des solutions compactes et efficaces pour les applications industrielles nécessitant une transmission de puissance à angle droit avec des performances optimales.

Couple nominal : 80 - 20.000 Nm

Rapport de réduction : 6 - 15.681

Configurations : 12 tailles différentes

Diamètre arbre creux : Ø20 - Ø120 mm

Demander un devis Calculateur

Caractéristiques principales

Conception de boîtier monobloc pour une rigidité et une durabilité exceptionnelles
Configuration à deux ou trois étages dans le même carter pour une compacité optimale
Possibilité d'extension jusqu'à six étages de réduction avec réducteur supplémentaire
Solutions de roulements avancées pour supporter des charges radiales et axiales élevées

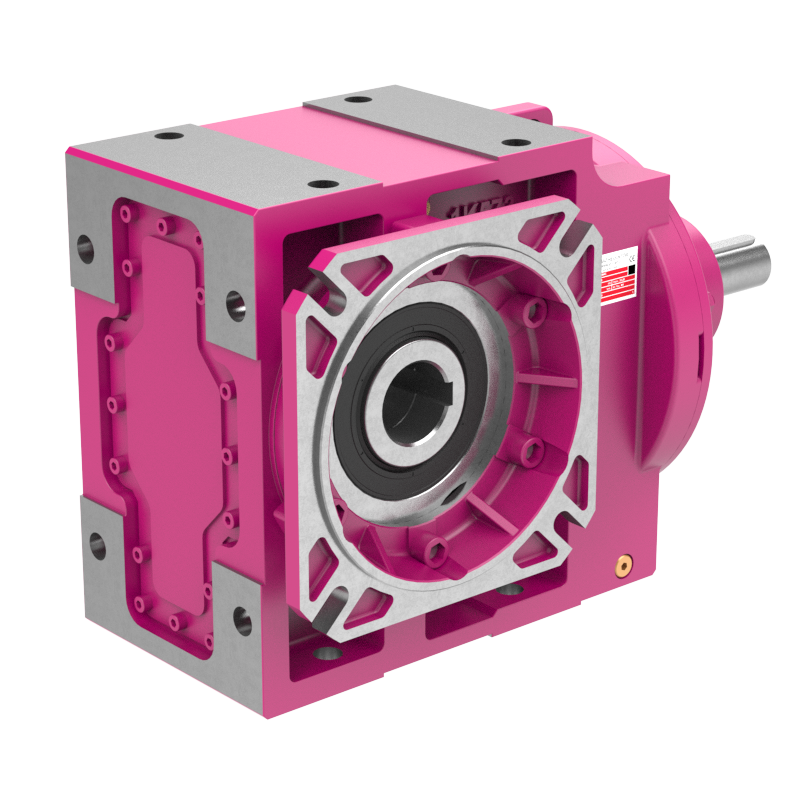

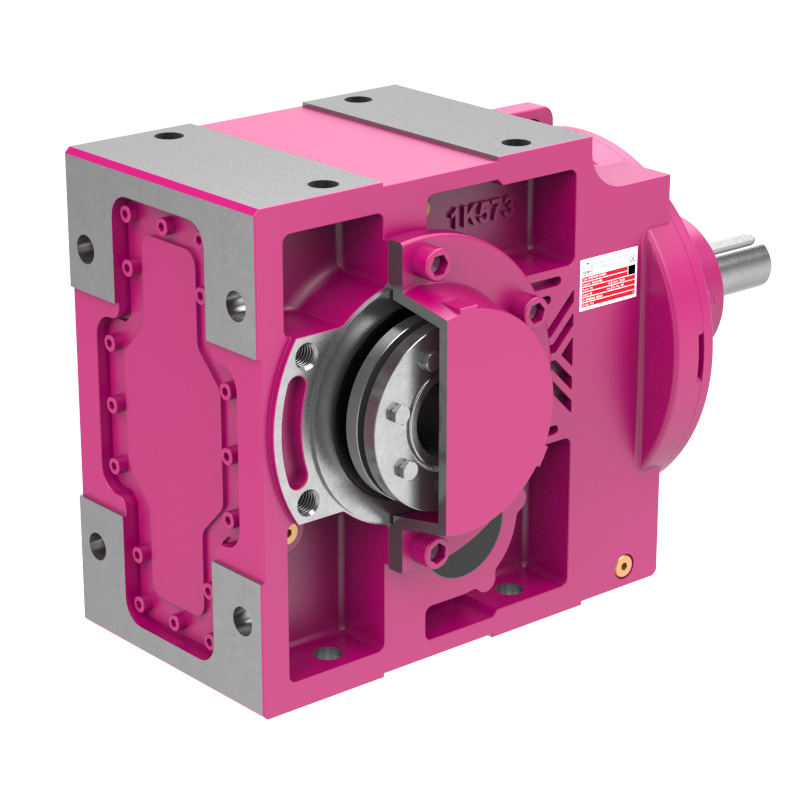

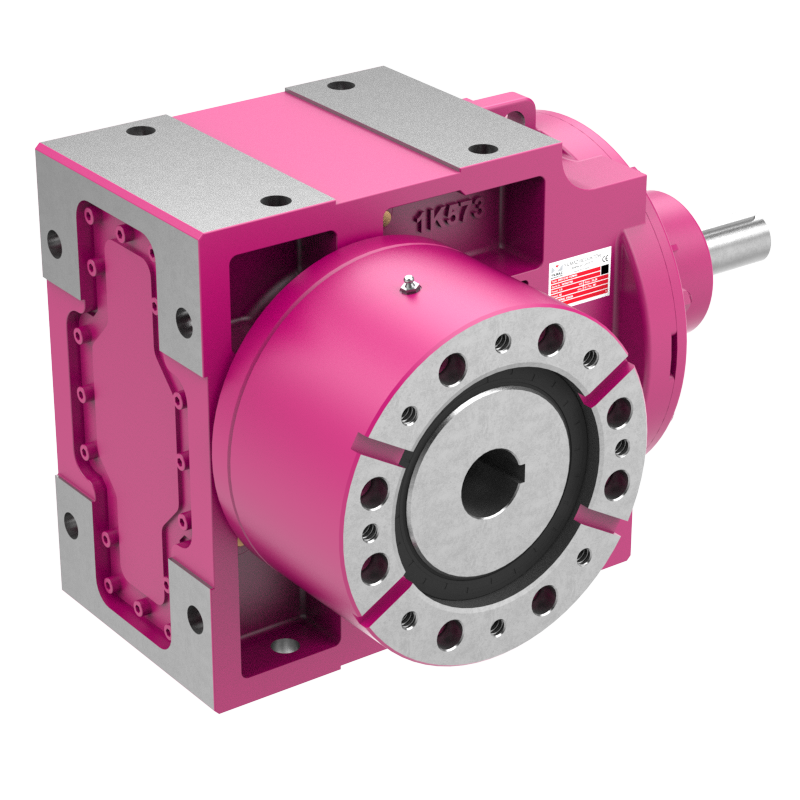

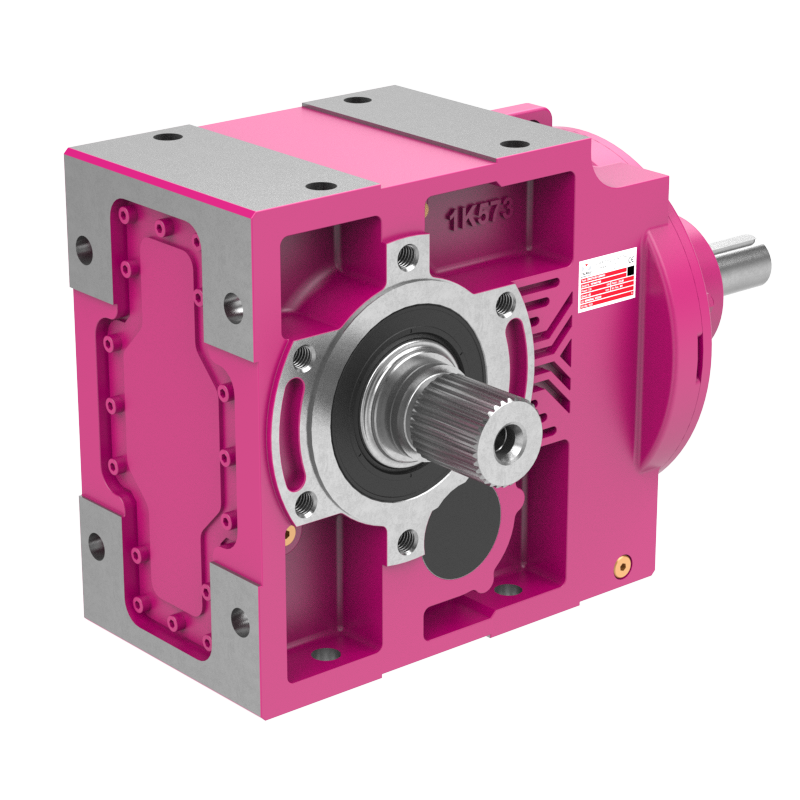

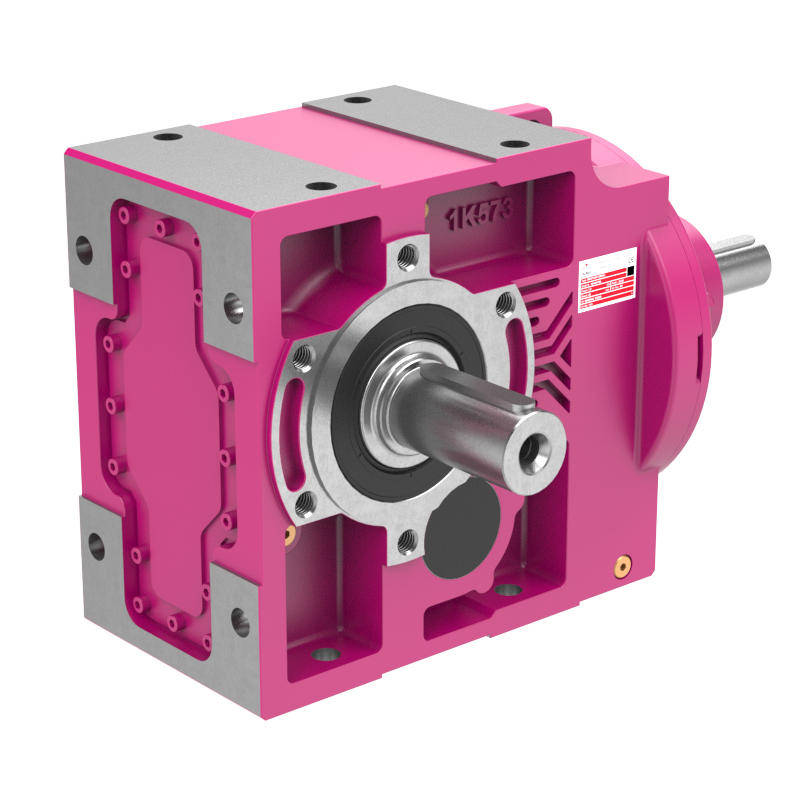

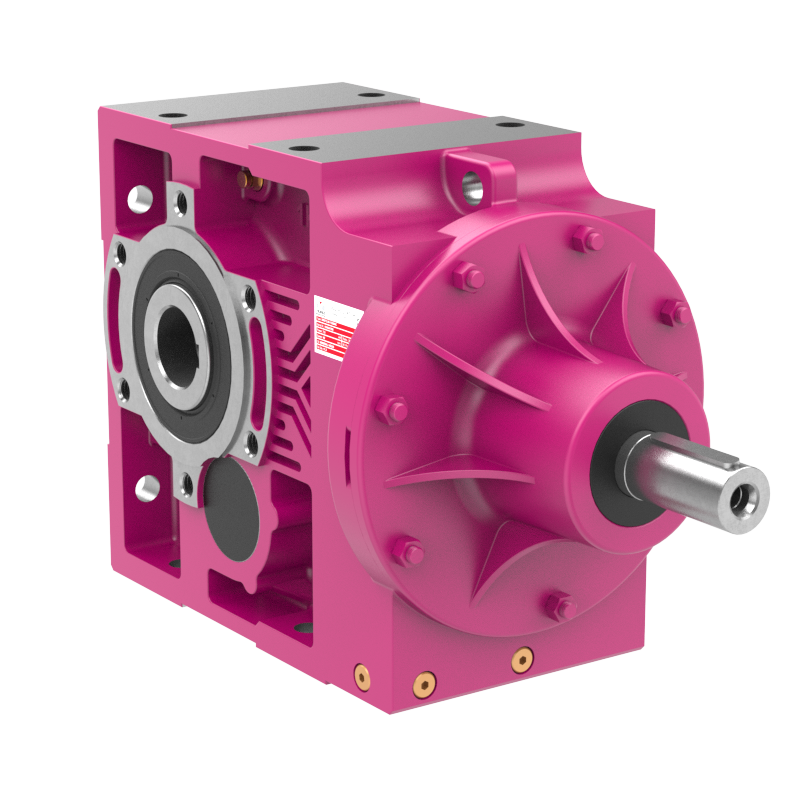

Options d'arbre de sortie multiples (arbre creux, arbre plein, frette, cannelures creuses et pleines)
Engrenages coniques hélicoïdaux pour une transmission silencieuse et efficace à angle droit

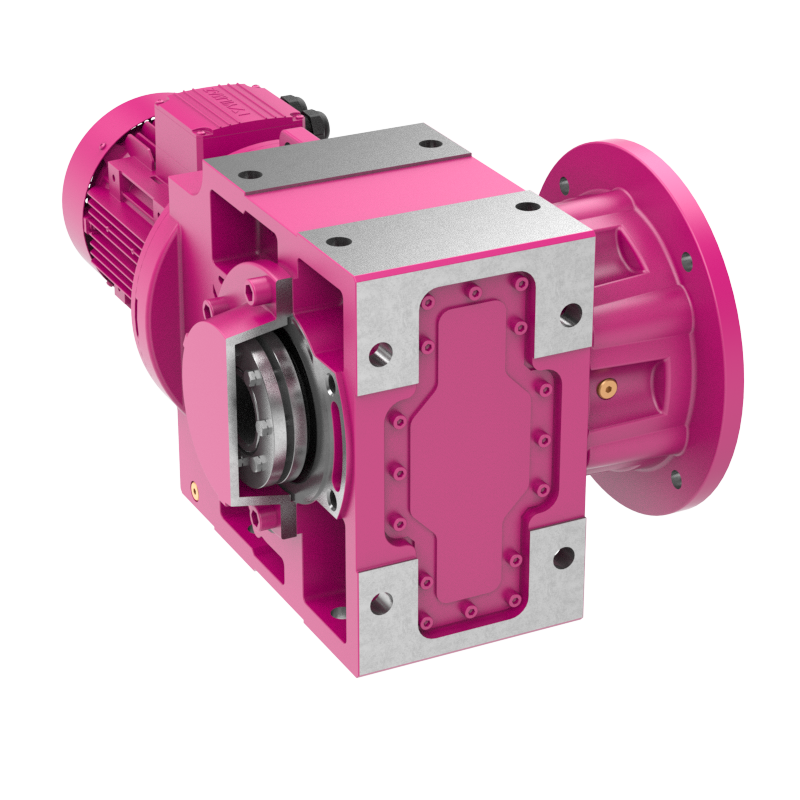

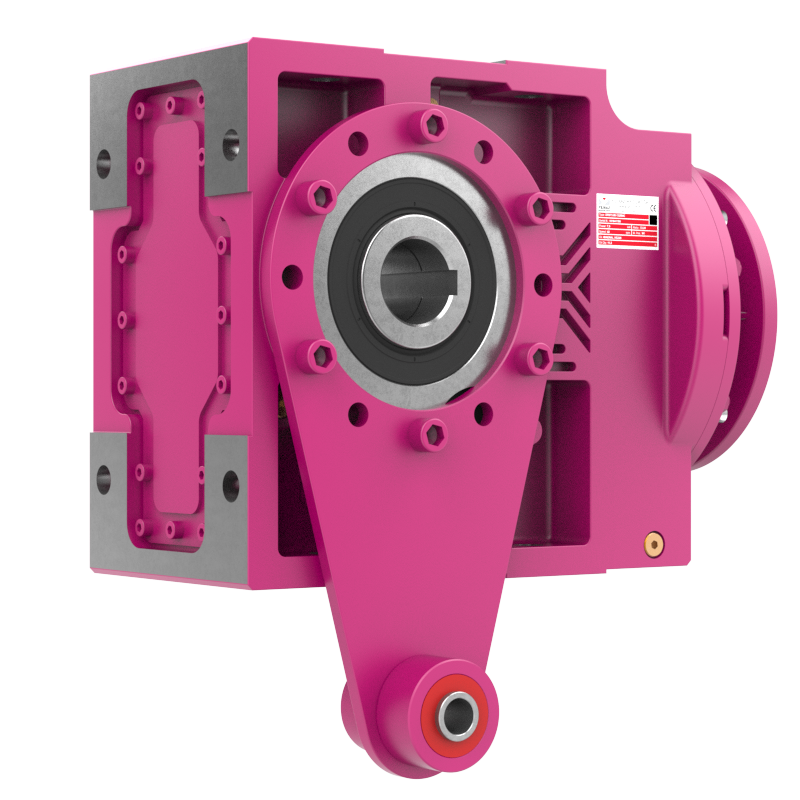

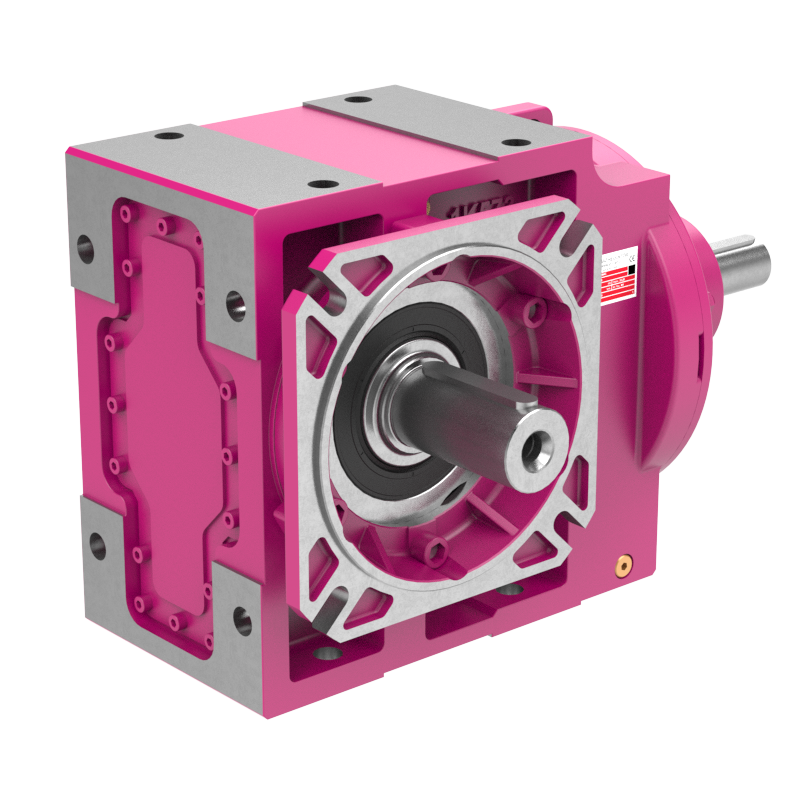

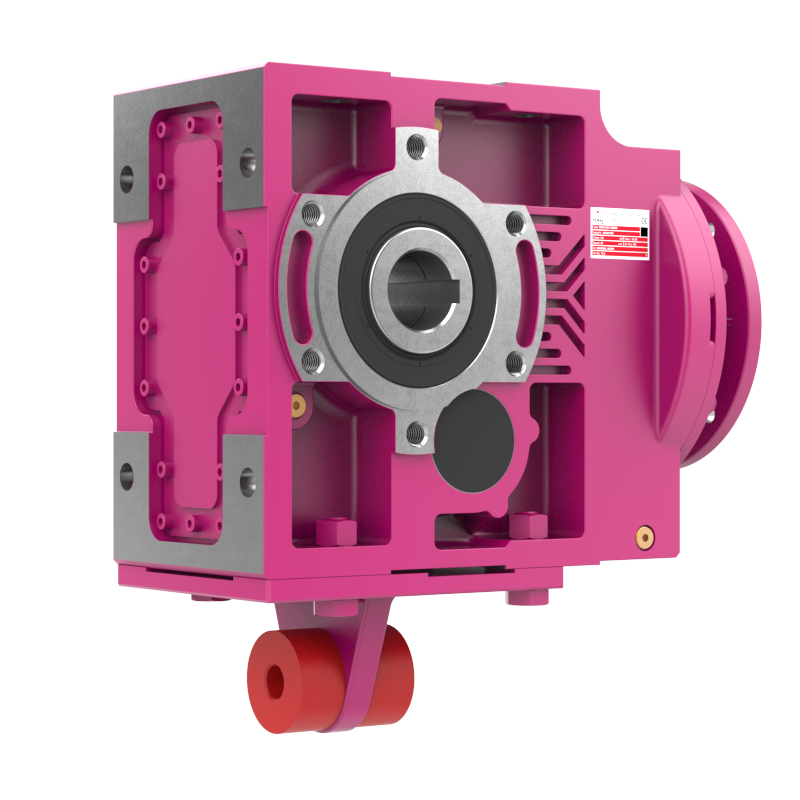

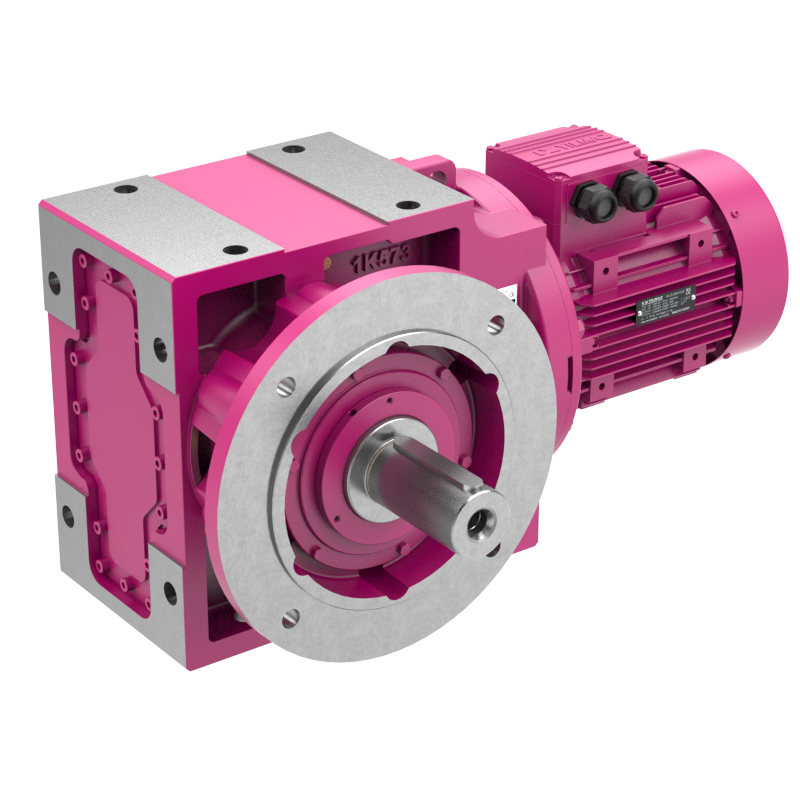

Flexibilité d'installation avec montage par pattes, bride de sortie ou bras de couple

Gamme de produits

Notre série K comprend 12 tailles différentes couvrant une large plage de couple de 80 à 20.000 Nm, offrant des solutions adaptées aux applications industrielles les plus exigeantes nécessitant une transmission à angle droit.

Données techniques détaillées

Paramètre	Valeur	Unité
Couple nominal	80 - 20.000	Nm
Rapport de réduction	6 - 15.681	-
Diamètre arbre creux	Ø20 - Ø120	mm
Degré de protection	IP55, IP65, IP66	-
Température service	-25°C à +100°C	°C
Rendement typique	94 - 97%	-

Tableau des tailles

Taille réducteur	Plage de rapports [i]	Couple nominal [Nm]	Diamètre arbre creux [mm]
K00	7 - 121	80	Ø20
K10	6 - 129	140	Ø30
K17	7 - 109	200	Ø30
K20	6 - 139	280	Ø35
K27	7 - 1.759	450	Ø35
K28	6 - 3.333	600	Ø40
K37	6 - 3.467	820	Ø40
K47	6 - 5.227	1.550	Ø50
K57	7 - 6.612	2.700	Ø60
K67	8 - 12.681	4.300	Ø70
K77	7 - 15.619	8.000	Ø90
K87	10 - 12.789	15.000	Ø110
K97	12 - 15.681	20.000	Ø120

Avantages techniques

Caractéristique	Bénéfice
Boîtier monobloc	Rigidité structurelle supérieure et étanchéité optimale contre les contaminants
Engrenages coniques hélicoïdaux	Transmission à angle droit avec fonctionnement silencieux et rendement élevé
Roulements haute capacité	Support des charges radiales et axiales combinées pour une durée de vie prolongée
Options d'arbre multiples	Adaptabilité maximale aux différentes configurations mécaniques
Configuration modulaire	Extension possible jusqu'à six étages pour des rapports de réduction très élevés

Options et accessoires

Options de bride de sortie et d'arbre de sortie personnalisées
Brides de raccordement spécifiques aux servomoteurs
Moteurs frein électromagnétiques (24V/220V/380V)
Application antidévireur pour une sécurité accrue
Codeurs d'impulsions 512-1024 pour contrôle de position précis
Refroidissement par ventilateur externe pour applications à variateur de fréquence

Domaines d'application

Les réducteurs série K sont conçus pour les applications industrielles nécessitant une transmission de puissance à angle droit avec fiabilité et précision :

Machines-outils - Centres d'usinage, tours, fraiseuses, rectifieuses
Équipements de manutention - Convoyeurs à angle, systèmes de transfert, robots industriels
Industrie agroalimentaire - Mélangeurs, malaxeurs, machines d'emballage
Machines textiles - Métiers à tisser, machines à tricoter, équipements de finition
Équipements d'emballage - Ensacheuses, remplisseuses, étiqueteuses

Avantages compétitifs

Polyvalence d'installation

Avec trois méthodes de montage différentes (pattes, bride de sortie, bras de couple) et de multiples options d'arbre, la série K s'adapte parfaitement à toutes les configurations mécaniques et contraintes d'espace.

Performance optimisée

La technologie d'engrenages coniques hélicoïdaux assure un rendement élevé (94-97%), un fonctionnement silencieux et une transmission de puissance précise pour des applications exigeantes en termes de couple et de positionnement.

Modularité avancée

La conception modulaire permet des configurations de 2 à 6 étages de réduction, offrant des rapports allant jusqu'à 15.681:1 pour répondre aux besoins spécifiques de vitesse et de couple de chaque application.
