Série M

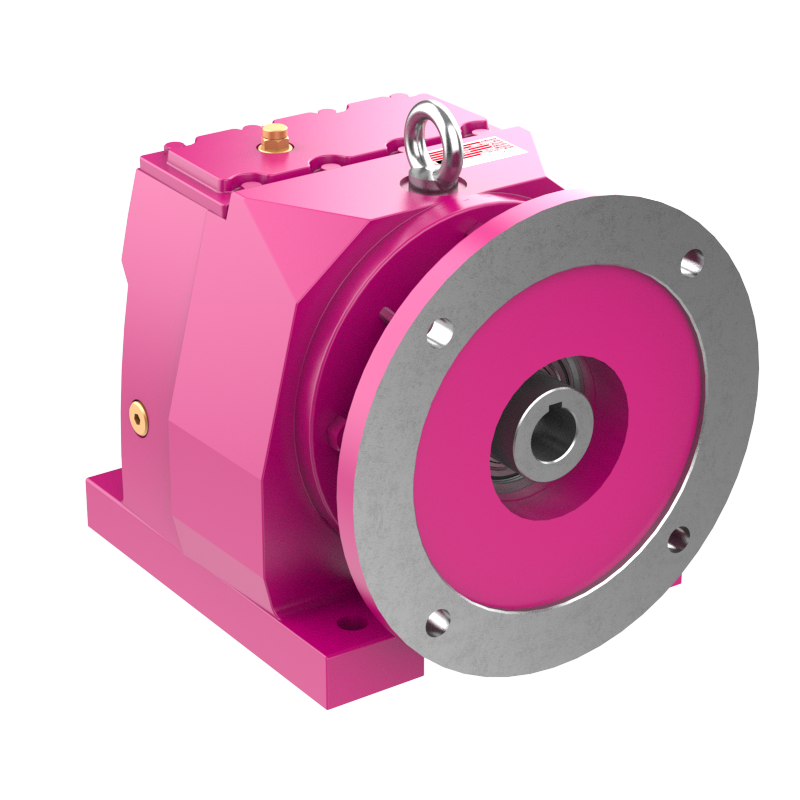

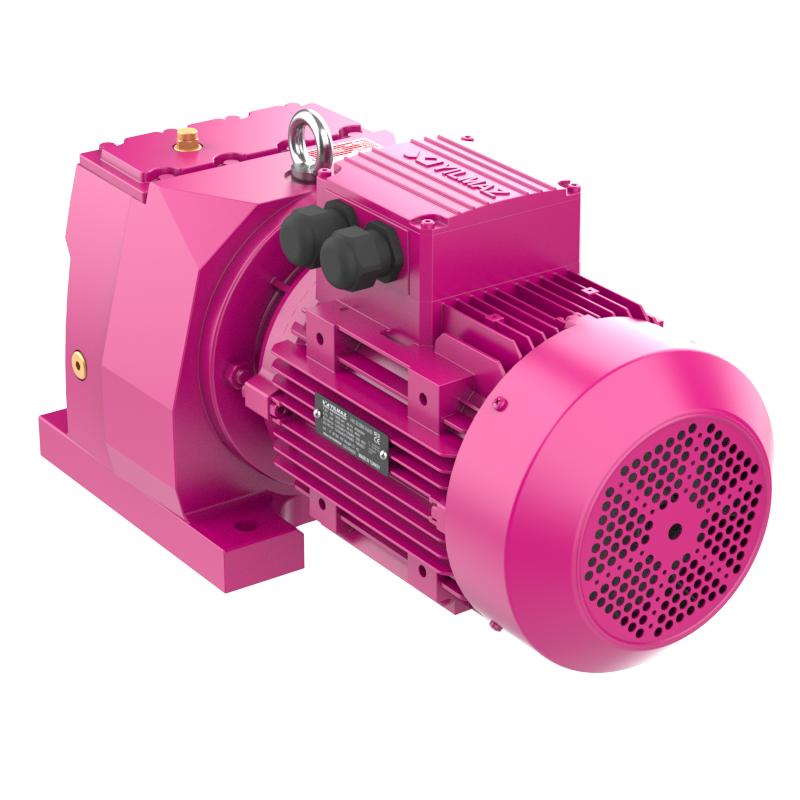

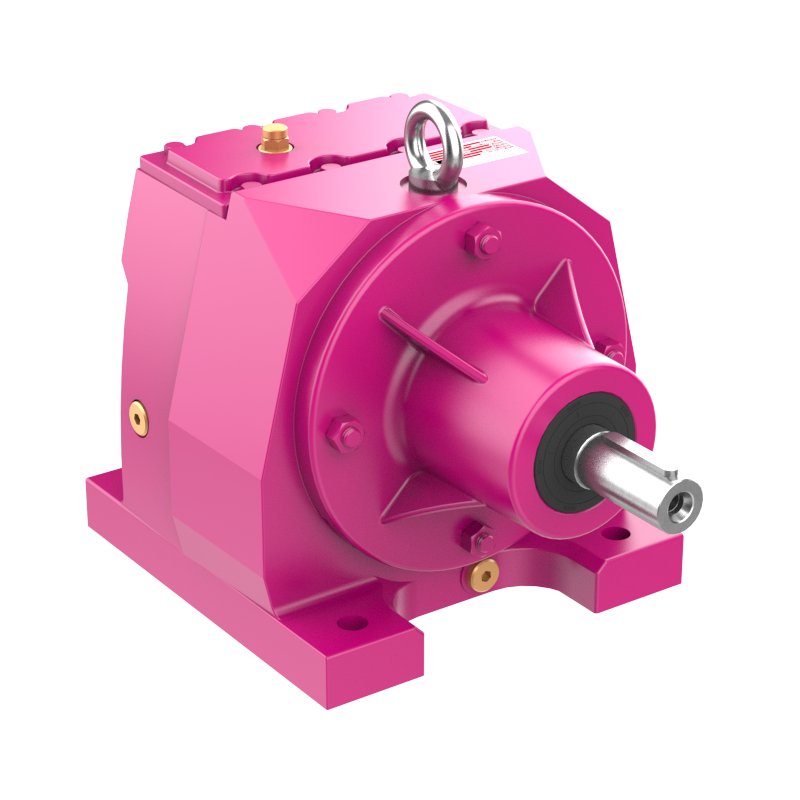

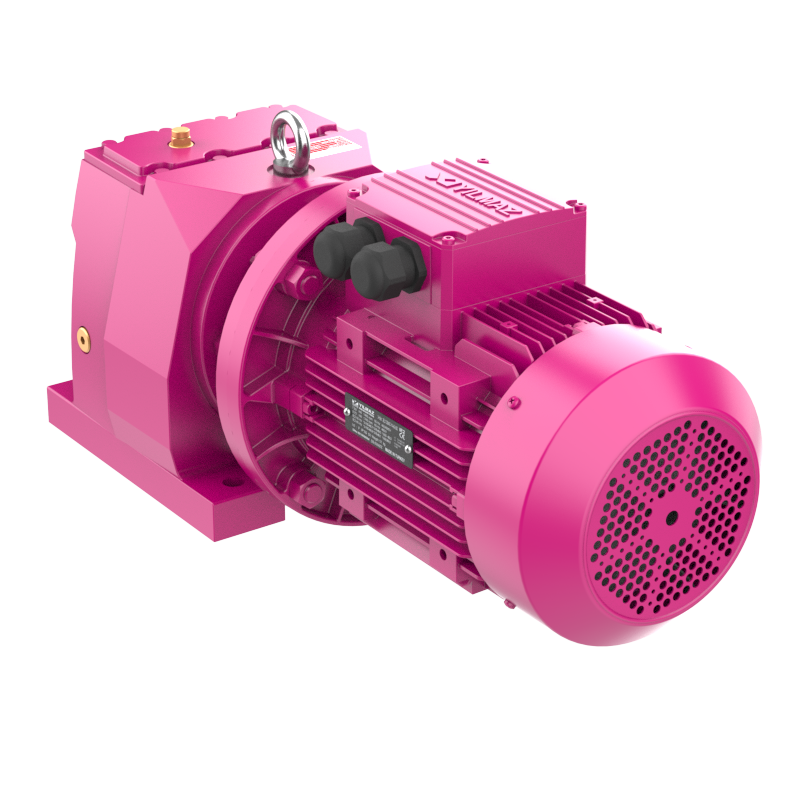

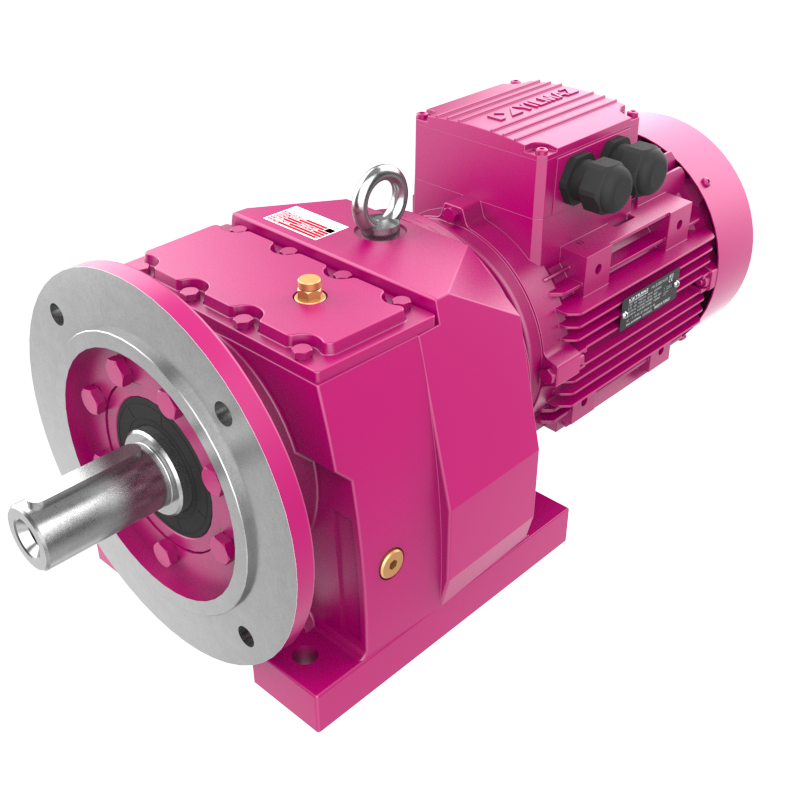

Réducteurs à engrenages hélicoïdaux montés sur pattes

Les réducteurs de la série M sont des unités d'entraînement robustes dotées d'un arbre de sortie massif, conçues pour les applications industrielles exigeantes. Leur conception à engrenages hélicoïdaux et à arbres parallèles garantit un fonctionnement silencieux et une transmission de puissance optimale.

Plage de valeurs du rapport : 3 - 23,464

Couple nominal : 82 - 18 000 Nm

Tailles disponibles : 12 tailles

Configuration : Arbres d'entrée/sortie parallèles

Demander un devis Calculatrice Choisir le Convoyeur

Caractéristiques principales

Conception monobloc en fonte pour une rigidité et une durabilité exceptionnelles
Deux ou trois étages peuvent être logés dans le même boîtier pour une compacité optimale.
La réduction peut être augmentée jusqu'à six étages avec un réducteur supplémentaire.
Solutions de roulements spécialement conçues pour supporter des charges radiales et axiales élevées
Arbres d'entrée et de sortie parallèles pour une installation simplifiée et un alignement précis
Arbre de sortie massif offrant une résistance mécanique supérieure
Monté sur un support pour une stabilité et un ancrage optimaux

Gamme de produits

Notre série M comprend 12 tailles différentes couvrant une large gamme de couples de 82 à 18 000 Nm, adaptés aux applications industrielles les plus variées et exigeantes.

Données techniques détaillées

Paramètre	Valeur	Unité
Plage de rapports de réduction	3 - 23,464	-
Couple nominal	82 - 18 000	Nm
Rendement typique	94 - 97%	-
Degré de protection	IP55, IP65, IP66	-
Température de service	-20°C à +100°C	°C
Niveau sonore	≤ 68 dB(A)	dB

Tableau des tailles

Taille réducteur	Plage de rapports [i]	Couple nominal [Nm]	Diamètre/Longueur arbre sortie [mm]
M00	4 - 45	82	Ø20/40
M10	4 - 51	140	Ø25/50
M17	3 - 99	200	Ø25/50
M20	4 - 68	280	Ø30/60
M27	3 - 2,920	450	Ø35/70
M28	3 - 3,215	600	Ø35/70
M37	3 - 4,946	820	Ø40/80
M47	3 - 7,459	1.550	Ø50/100
M57	4 - 8,092	3 000	Ø60/120
M67	3 - 17.441	4.300	Ø70/140
M77	5 - 23,464	8 000	Ø90/170
M87	4 - 17.502	13 000	Ø110/210
M97	7 - 20,052	18 000	Ø120/210

Avantages techniques

Caractéristique	Bénéfice
Boîtier monobloc	Rigidité structurelle supérieure et étanchéité optimale contre les contaminants
Engrenages hélicoïdaux	Fonctionnement silencieux, rendement élevé et durée de vie prolongée
Arbres parallèles	Installation simplifiée et alignement précis avec les équipements entraînés
Roulements haute capacité	Support des charges radiales et axiales élevées dans les applications sévères
Arbre de sortie plein	Transmission de couple optimale et résistance mécanique supérieure

Options et accessoires disponibles

Différentes options d'arbre de sortie selon les besoins spécifiques
Brides de raccordement spécifiques aux servomoteurs pour une intégration parfaite
Moteurs-freins électromagnétiques (24V/220V/380V) pour un contrôle précis
Applications antidévireurs pour une sécurité accrue
Codeur d'impulsions 512 ou 1024 pour le contrôle de position et de vitesse
Option de refroidissement par ventilateur externe pour les applications de variateur de fréquence
Revêtements spéciaux pour environnements corrosifs ou ATEX

Domaines d'application

Les réducteurs série M sont conçus pour une large gamme d'applications industrielles exigeantes :

Machines de transport - Convoyeurs, élévateurs à godets, transporteurs à vis
Industrie agroalimentaire - Mélangeurs, malaxeurs, machines de transformation
Équipements de manutention - Palans, treuils, ponts roulants
Machines-outils - Tours, fraiseuses, machines spéciales
Industrie papetière - Laminoirs, machines à papier, enrouleurs
Robotique et automatisme - Bras robotisés, systèmes positionneurs

Avantages compétitifs

Modularité exceptionnelle

Avec la possibilité d'intégrer jusqu'à six étages de réduction et une large gamme d'options, la série M s'adapte parfaitement aux besoins spécifiques de chaque application industrielle.

Fiabilité prouvée

La conception robuste avec boîtier monobloc et roulements haute capacité assure une durée de vie prolongée même dans les conditions d'exploitation les plus sévères.

Polyvalence d'intégration

Les différentes options de raccordement moteur, les codeurs et systèmes de refroidissement permettent une intégration optimale dans tous les systèmes d'entraînement modernes.
