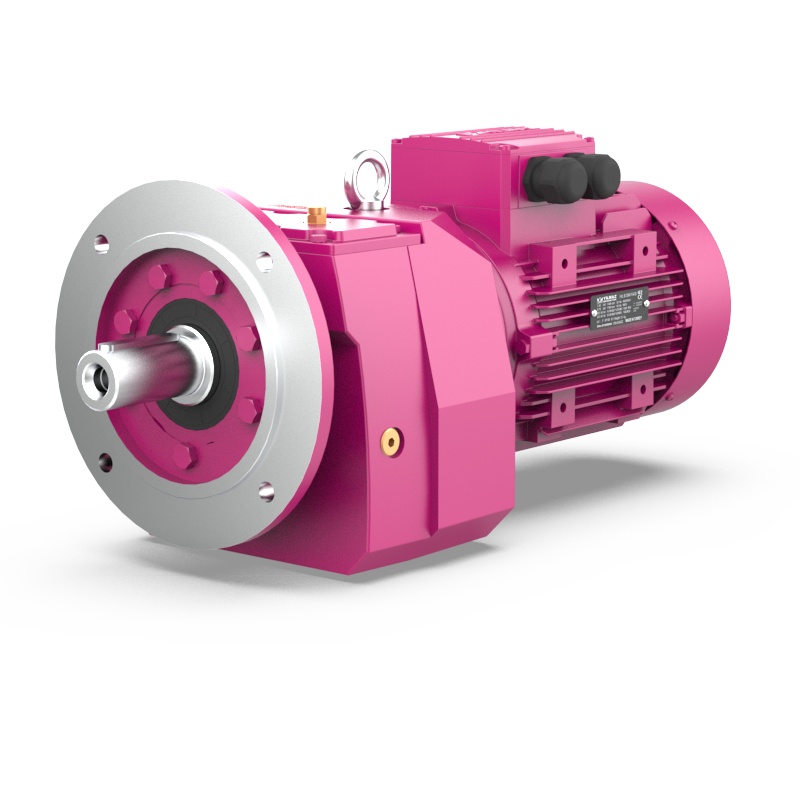

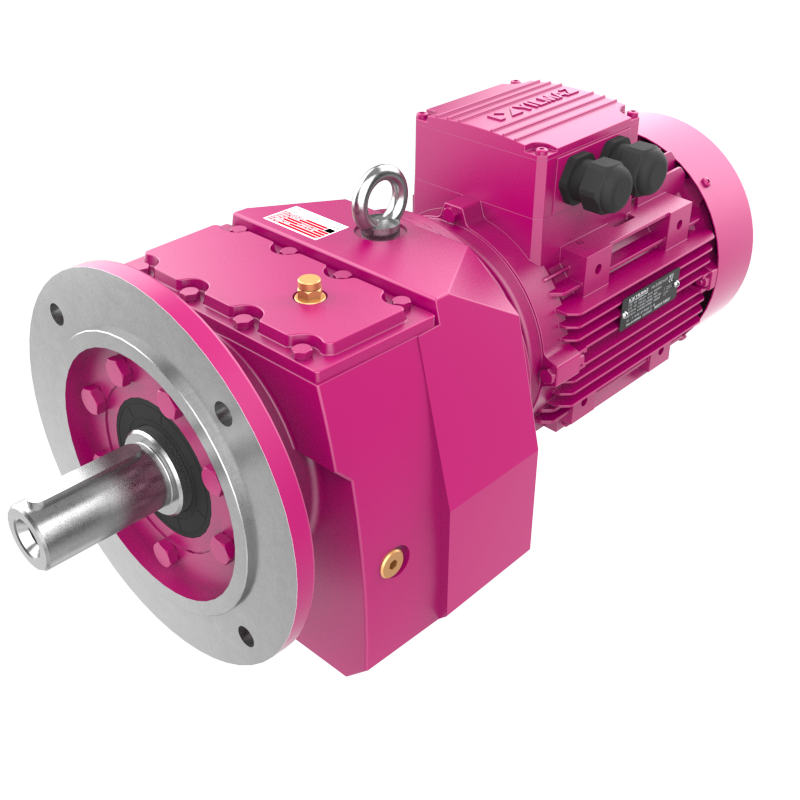

N Series
Helical flange reducers with solid output shaft
The N series gearboxes are flange-mounted helical gear units with a solid output shaft. Designed for a wide range of industrial applications, they offer exceptional reliability and optimal performance thanks to their compact and robust design.
Couple nominal : 50 - 18.000 Nm
Engine power: 0.12 - 160 kW
Output speed: 0.1 - 780 rpm
Configurations: 12 different sizes
Main features
- One-piece cast iron housing design for exceptional rigidity and durability
- Parallel input and output shafts for simplified installation
- Two or three stages can be housed in the same casing for optimal compactness.
- Bearing solutions specifically designed to support high radial and axial loads
- Hardened and ground helical gears for quiet operation and long service life
- Flange mounting with solid output shaft for optimal torque transmission
- The reduction can be increased up to six floors with an additional reducer.
Product range
Our N series includes 12 different sizes covering a wide torque range from 50 to 18,000 Nm, specially designed for industrial applications requiring reliable and precise power transmission.
Données techniques détaillées
| Paramètre | Valeur | Unité |
|---|---|---|
| Couple nominal | 50 - 18.000 | Nm |
| Puissance moteur | 0,12 - 160 | kW |
| Vitesse de sortie | 0,1 - 780 | rpm |
| Plage de rapports | 3 - 23.464 | - |
| Degré de protection | IP55, IP65, IP66 | - |
| Température service | -20°C à +100°C | °C |
| Rendement typique | 94 - 97% | - |
Tableau des tailles
| Taille réducteur | Plage de rapports [i] | Couple nominal [Nm] | Diamètre/Longueur arbre [mm] |
|---|---|---|---|
| N00 | 4 - 45 | 82 | Ø20/40 |
| N10 | 4 - 51 | 140 | Ø25/50 |
| N17 | 3 - 99 | 200 | Ø25/50 |
| N20 | 4 - 68 | 280 | Ø30/60 |
| N27 | 3 - 2.920 | 450 | Ø35/70 |
| N28 | 3 - 3.215 | 600 | Ø35/70 |
| N37 | 3 - 4.946 | 820 | Ø40/80 |
| N47 | 3 - 7.459 | 1.550 | Ø50/100 |
| N57 | 4 - 8.092 | 3.000 | Ø60/120 |
| N67 | 3 - 17.441 | 4.300 | Ø70/140 |
| N77 | 5 - 23.464 | 8.000 | Ø90/170 |
| N87 | 4 - 17.502 | 13.000 | Ø110/210 |
| N97 | 7 - 20.052 | 18.000 | Ø120/210 |
Avantages techniques
| Caractéristique | Bénéfice |
|---|---|
| Boîtier monobloc | Rigidité exceptionnelle et alignement parfait des engrenages |
| Arbres parallèles | Installation simplifiée et intégration aisée dans les systèmes existants |
| Roulements haute capacité | Support des charges radiales et axiales élevées avec durée de vie prolongée |
| Engrenages hélicoïdaux | Fonctionnement silencieux, rendement élevé et transmission de puissance optimale |
| Modularité des étages | Adaptabilité aux besoins spécifiques avec jusqu'à 6 étages de réduction |
Options disponibles
- Options d'arbres de sortie et de brides personnalisées
- Brides de raccordement spécifiques aux servomoteurs
- Moteurs frein électromagnétiques (24V/220V/380V)
- Applications antidévireurs pour la sécurité
- Codeur d'impulsions 512 ou 1024 pour le contrôle de position
- Refroidissement par ventilateur externe pour applications avec variateur de fréquence
- Revêtements spéciaux pour environnements corrosifs ou ATEX
Domaines d'application
Les réducteurs série N sont conçus pour une large gamme d'applications industrielles nécessitant une transmission de puissance précise et fiable :
- Machines-outils - Tours, fraiseuses, centres d'usinage
- Robotique industrielle - Bras robotisés, systèmes d'automatisation
- Convoyeurs et transporteurs - Systèmes de manutention continue
- Industrie agroalimentaire - Machines de transformation, emballage
- Équipements de levage - Palans, treuils, ponts roulants
- Industrie papetière - Machines à papier, systèmes d'enroulement
- Énergie renouvelable - Systèmes de positionnement pour solaire
Avantages compétitifs
Polyvalence exceptionnelle
Avec 12 tailles couvrant des couples de 50 à 18.000 Nm et des rapports de 3 à 23.464, la série N s'adapte à pratiquement toutes les applications industrielles, des plus simples aux plus exigeantes.
Précision et fiabilité
La conception à engrenages hélicoïdaux trempés et rectifiés assure une transmission de puissance précise, un fonctionnement silencieux et une durée de vie prolongée même dans les conditions de service les plus sévères.
Modularité avancée
La possibilité de combiner jusqu'à 6 étages de réduction et les nombreuses options disponibles permettent une personnalisation complète pour répondre aux besoins spécifiques de chaque application.
Entry type
NR Series
Direct coupling to the engine
NN Series
With IEC B5/B14 motor flange

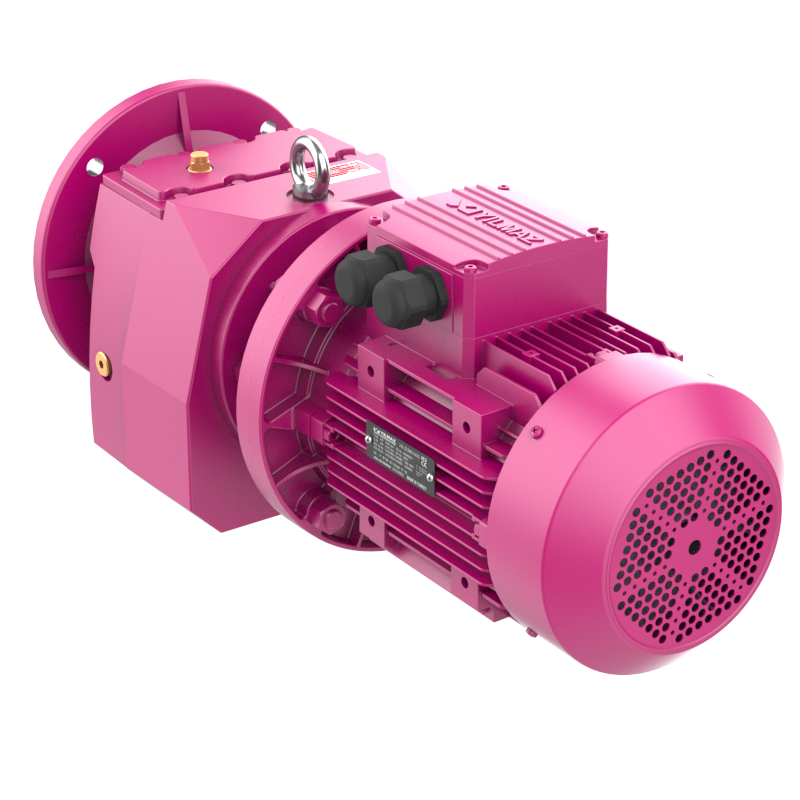

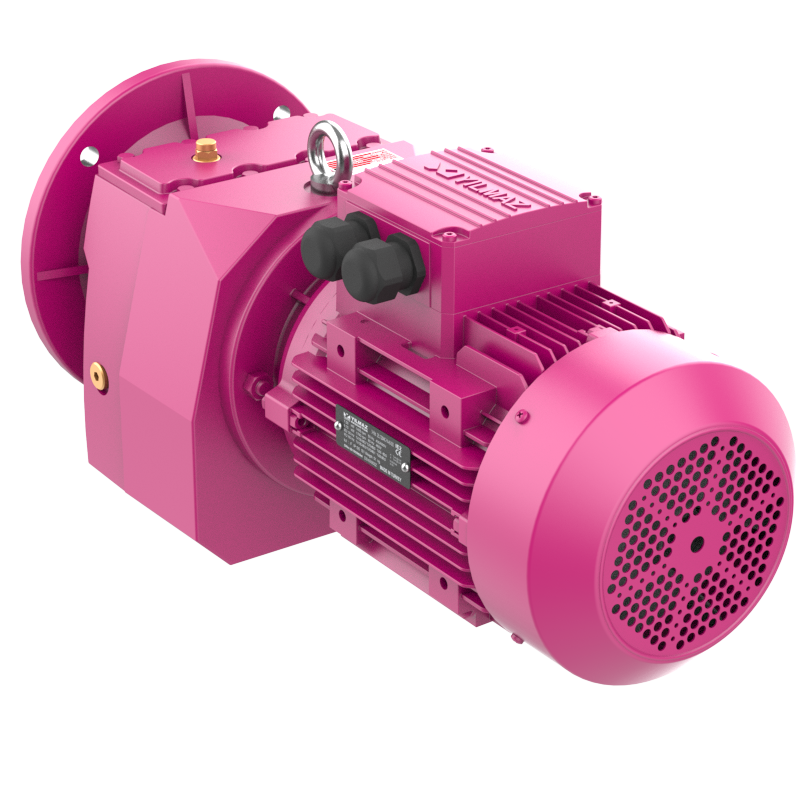

NV Series
With IEC B5/B14 motor mounted

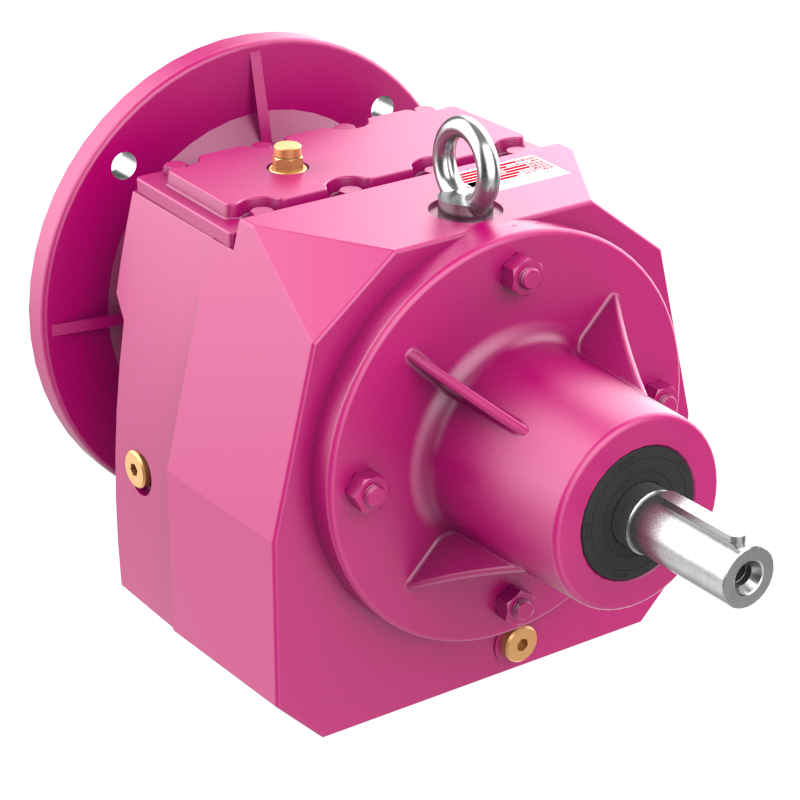

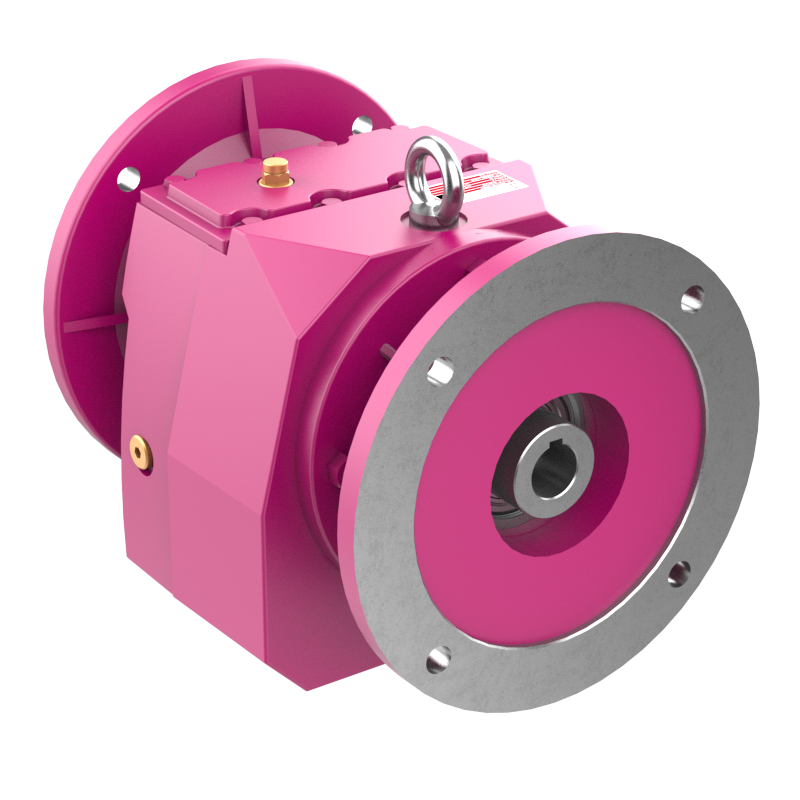

MNT Series
With a solid entrance tree
